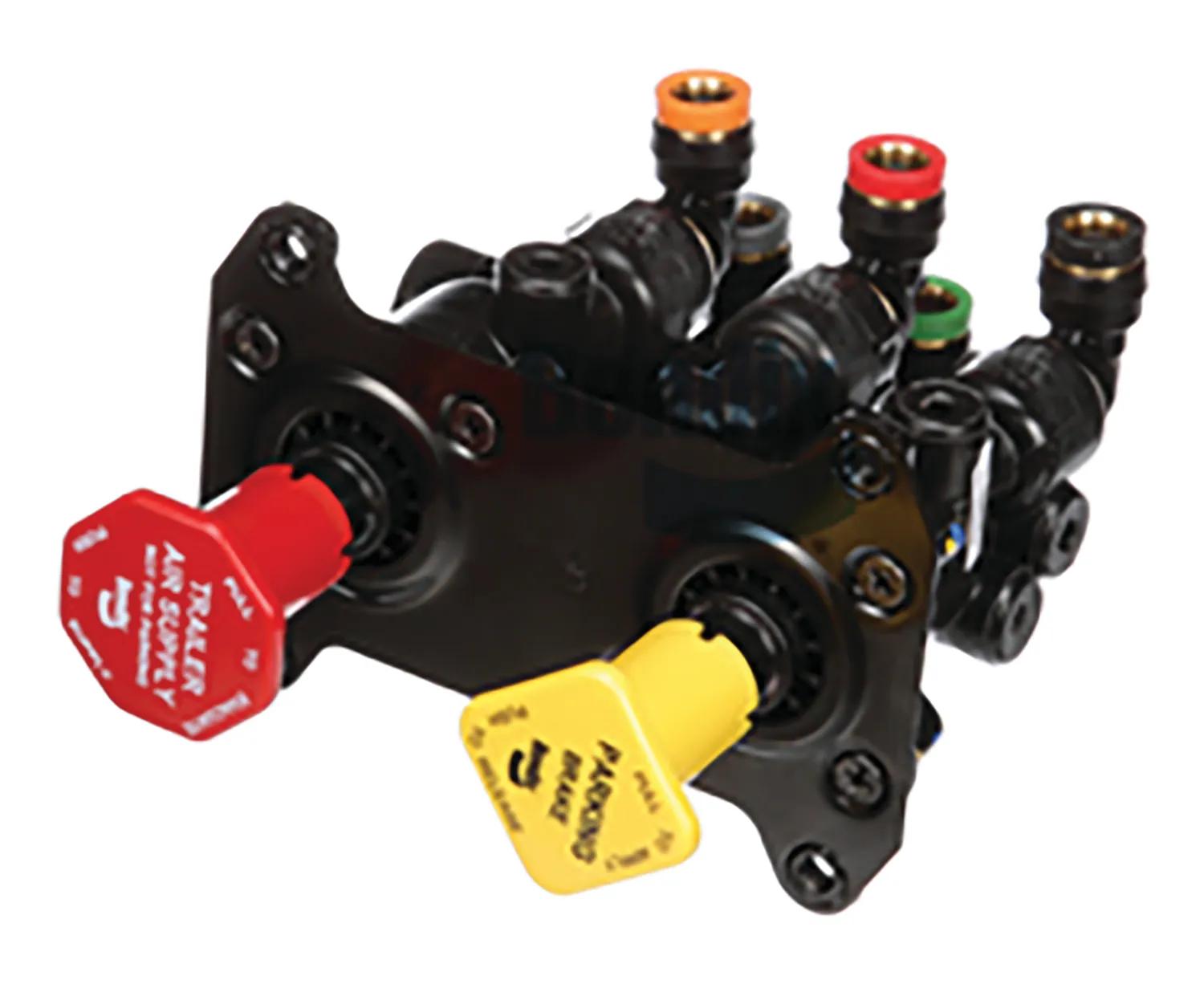

Valve de tableau de bord Bendix MV-3, entrée et sortie 3/8 po, valve de commande de collecteur de frein pneumatique à tirette
#BENK031485
Sommaire du produit
Conçue comme une valve de commande à deux boutons, de type pousser-tirer, la valve de commande de collecteur de frein pneumatique Bendix MV-3 fonctionne de manière similaire à un système pousser-tirer à deux ou trois valves, avec l'avantage d'une tuyauterie réduite. Cette nouvelle valve de service est fabriquée selon des normes rigoureuses pour garantir la plus haute qualité et performance.Valve de tableau de bord, entrée 3/8 po (coude allongé à 90 degrés/composite/capuchon vert) x 3/8 po (coude à 90 degrés/composite/capuchon rouge), sortie 3/8 po PTC (coude à 90 degrés/composite/capuchon orange) x 3/8 po PTC (coude à 90 degrés/composite/capuchon noir), température nominale de -40 °F, hauteur 91,9 mm, longueur 169,2 mm, largeur 136,2 mm
Caractéristiques et avantages
- Logée dans un corps unique qui permet l'alimentation à double circuit via un clapet anti-retour double
- Reçoit l'alimentation en air du réservoir de service primaire ou secondaire, selon celui qui a la pression la plus élevée
- Composée d'un corps de valve, de plongeurs et de tiroirs fabriqués en matériau non métallique et non corrosif pour assurer une durée de vie prolongée
Spécifications
| Diamètre du trou de boulon | 1/4-20 THD |
| Taille de l'orifice d'échappement | 3/8 PTC Coude haut |
| Hauteur | 91,9 mm |
| Longueur | 169,2 mm |
| Modèle | MV-3 |
| Orifice d'alimentation principal (po) | 3/8 PTC Coude haut |
| Port d'alimentation secondaire | 3/8 PTC Coude court |
| Tracteur - Taille de port de distribution | 3/8 PTC Coude court |
| Pression de déclenchement du tracteur | 20-40 psi |
| Remorque - Taille de port de distribution | 3/8 PTC Coude court |
| Pression prioritaire de la remorque | 20-30 psi |
| Pression de déclenchement de la remorque | 20-45 psi |
| Code VMRS | 013-010-050 |
| Poids | 1,95 lb (0,88 kg) |
| Largeur | 136,2 mm |
| Matériau de la carrosserie | Matériau non métallique, non corrosif |
| Taille de l'entrée | 3/8 po (coude allongé à 90 degrés/composite/capuchon vert) x 3/8 po (coude à 90 degrés/composite/capuchon rouge) |
| Taille de sortie | 3/8 po PTC (coude à 90 degrés/composite/capuchon orange) x 3/8 po PTC (coude à 90 degrés/composite/capuchon noir) |
| Température nominale | -40 °F |
| Type | Pousser-tirer |
| Catégorie de produit | Valve de tableau de bord |
Interchanges et pièces équivalentes:
| K031484 |
| S-23874 |
| K031485 |
