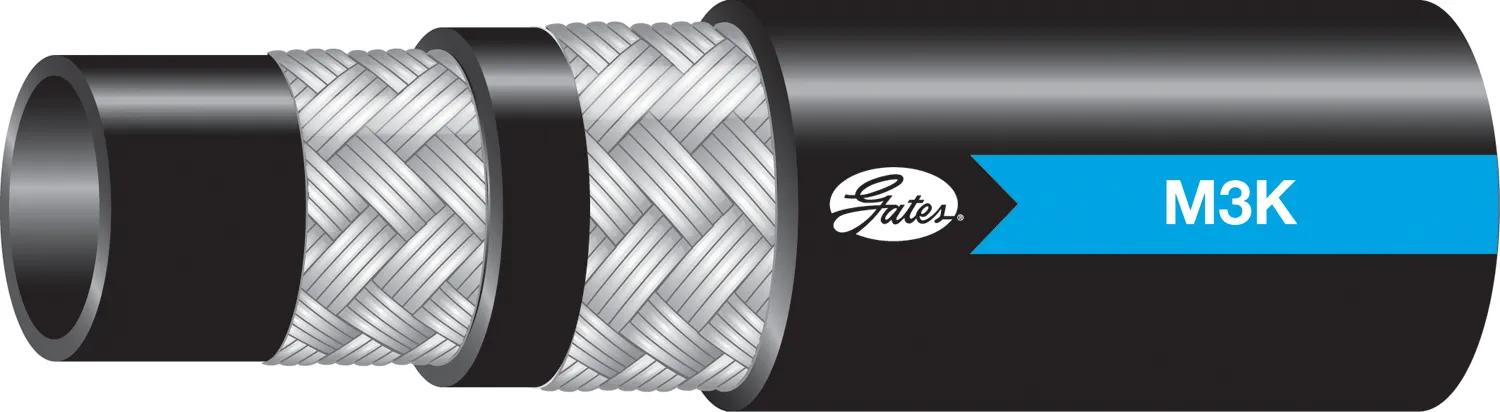

Tuyau hydraulique Gates Global M3K Mega3000, 1 po ID, longueur de 50 pi, noir, SAE 100R17
Sommaire du produit
Recommandé pour les applications de conduites d'huile hydraulique à haute pression. Dépasse les exigences SAE 100R17, ISO11237 R17 et ISO 18752 Grade B en matière de pression de service et de rayon de courbure minimal, ainsi que les exigences de performance de la norme EN 857 1SC. Facile à acheminer et à installer dans les zones extrêmement restreintes. Compatible avec les fluides hydrauliques biodégradables tels que le polyolester, les polyglycols, les huiles végétales et les fluides à base de pétrole. Les raccords recommandés incluent GlobalSpiral™, MegaCrimp™, Power Crimp™ (taille 3) et Stainless Steel B.Tuyau hydraulique, 2 tresses, renforcement en fil métallique, noir, revêtement en nitrile modifié, tube en nitrile, rayon de courbure de 4-1/2 po, pression d'éclatement de 3250 psi, 1 po ID, 1,48 po OD, SO 18752 Grade B, SAE 100R17 et ISO11237 R17, normes EN 857 1SC, plage de température de -40 à 212 °F, pression de service de 3250 psi, longueur de 50 pi, pour conduite d'huile hydraulique à haute pression
Caractéristiques et avantages
- Le tuyau M3K a des dimensions extérieures plus petites et un rayon de courbure nettement plus serré que les tuyaux SAE 100R1 et 100R2, offrant une plus grande flexibilité pour un acheminement plus facile.
- Conforme à la désignation d'acceptation de résistance à la flamme MSHA 2G.
- Plage de température : -40 °F à +212 °F (-40 °C à +100 °C).
- Raccords recommandés : GlobalSpiral™, MegaCrimp™, Power Crimp™ (taille 3) et Stainless Steel B.
- Le revêtement MegaTuff™ en option dure jusqu’à 300 fois plus longtemps que les tuyaux standard lors des essais d’abrasion tuyau sur tuyau et tuyau sur métal selon la norme ISO 6945 et offre une résistance supérieure à l’ozone et aux intempéries.
- Le revêtement XtraTuff™ en option dure jusqu’à 25 fois plus longtemps que les tuyaux standard.
- Testé à 600 000 cycles d’impulsion, soit trois fois la norme de l’industrie.
- Compatible avec les fluides hydrauliques biodégradables comme le polyolester, les polyglycols et les huiles végétales, ainsi qu’avec les fluides à base de pétrole.
- Pression de service nominale de 3250 psi avec une pression d’éclatement minimale de 13 000 psi.
- 70 % du rayon de courbure EN 857 1SC/2SC et 50 % du rayon de courbure EN 853 1SN/2SN à la pression de service nominale.
Spécifications
| Pression d'éclatement | 13000 psi (896,3 bar) |
| Couleur | Noir |
| Recommandation d'accouplement | GlobalSpiral, MegaCrimp, Power Crimp (Taille 3), Acier inoxydable B |
| Matériau du couvercle | Caoutchouc synthétique - Nitrile modifié - Type C2 - Ligne d'identification codée par couleur |
| Type de housse | Type C2 - Résistant à la flamme, à l'huile, à l'abrasion et aux intempéries |
| Dash Size | 16 |
| Description industrielle | 16M3KXREEL |
| Diamètre intérieur | 1 po |
| Longueur | 50 pi |
| Diamètre extérieur | 1-31/64 po |
| Type de produit | Tuyau Global M3K Mega3000 - SAE 100R17 |
| Renforcement | Deux tresses; Fil d'acier à haute résistance |
| Plage de température | -40°F à 212°F (-40°C à 100°C) |
| Tuyau - Description | Noir, résistant à l'huile, caoutchouc synthétique (nitrile) |
| Type | Haute pression |
| CUP | 742330180358 |
| Pression de service | 3250 psi (224,08 bar) |
| Rayon de courbure | 4-1/2 po |
| Type de renforcement | Two Braids; High-Tensile Steel Wire |
| Standards | SAE 100R17, ISO 18752 Grade B, ISO11237 R17, EN 857 1SC |
| Matériau du tube | Noir, résistant à l'huile, caoutchouc synthétique (Nitrile) |
| Catégorie de produit | Tuyau hydraulique |
Interchanges et pièces équivalentes:
| GR1716X250 |
| GYHGR17-16X250 |
| GR17-16X250 |
| GR1716X250RL |
| H14516250R |
| 014766 |
| 14766 |
| FC63916 |
| FC63916RL |
| 70490 |
| 16M3KXREEL |
| 46571163 |
| FC639-16 |
| FC639-16RL |
| EC11816 |
| 38716 |
| 04029888 |
