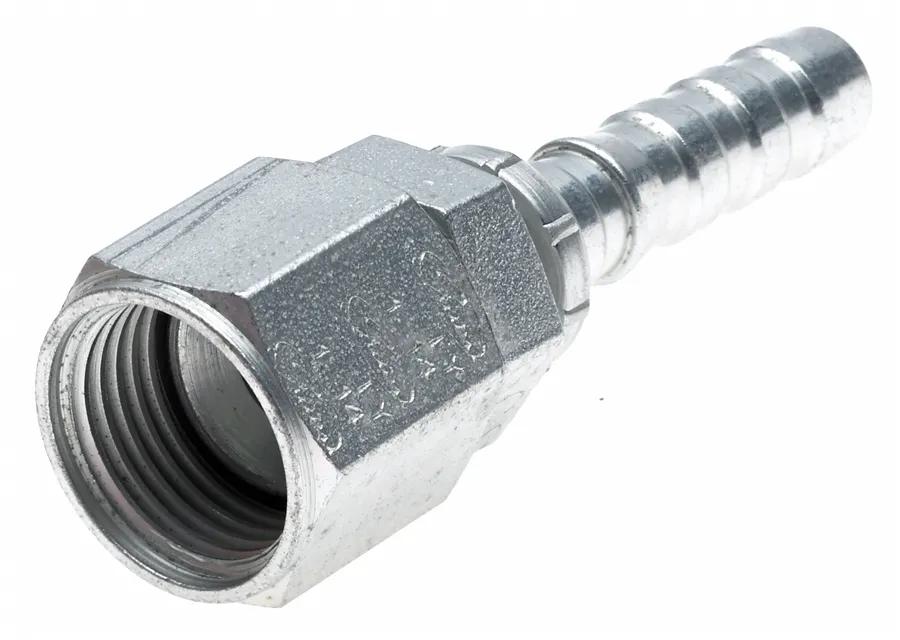

Raccord pivotant évasé JIC 37° femelle Gates GlobalSpiral, acier, 7/8-14 x 0,5 po, 8GS-10FJX
Sommaire du produit
La conception de raccord sans dénudage Gates GlobalSpiral offre des performances supérieures pour les applications de tuyaux hydrauliques à fil spiralé à très haute pression et à impulsions élevées. La conception innovante en deux pièces, sans dénudage, permet des assemblages rapides et sur mesure, réduisant considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique. Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, garantissant un ajustement parfait pour votre assemblage. Usinés à partir de barres d'acier sans plomb et recouverts d'un placage TuffCoat, ces raccords offrent une résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117 et supportent des pressions de service allant jusqu'à 6 000 psi.Raccord GlobalSpiral, acier, taille de connexion 1 7/8-14, taille de connexion 2 0,5 po, type de connexion 1 pivotant évasé JIC 37 degrés femelle, type de connexion 2 tuyau, pression de service 6000 psi, longueur 2,992 po.
Caractéristiques et avantages
- Couverture d'application maximale - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver le bon ajustement pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces, sans dénudage.
- La conception unique de sertissage « mord-le-fil » permet une meilleure rétention du raccord et une prévention du débranchement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Réduit l'inventaire des pièces de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux à fil spiralé.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS à utiliser uniquement avec la sertisseuse MC4-20.
- Revêtement TuffCoat - Résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.
- Usinés à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral peuvent supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | GlobalSpiral pivotant évasé JIC 37 femelle |
| Coupure (po) – C | 1-33/64 po |
| Recommandations pour le tuyau | Tous les tuyaux hydrauliques Gates MegaSys à quatre et six fils spiralés jusqu'à 8000 psi |
| Description industrielle | 8GS-10FJX |
| Diamètre intérieur | 1/2 po |
| Longueur | 2,992 po |
| Matériel | Acier |
| Écrou hexagonal (po) – H2 | 1-1/16 po |
| Dimension de la clé d'écrou | 1-1/16 po |
| N° de pièce d'origine | G20170-0810 |
| Numéro de produit | 734724255 |
| Tige hexagonale (po) | 7/8 po |
| Type | GlobalSpiral pivotant évasé JIC 37 femelle |
| CUP | 072053302530 |
| Dimension de la connexion 1 | 7/8-14 |
| Dimension de la connexion 2 | 0.5 in |
| Type de connexion 1 | Female JIC 37 deg Flare Swivel |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 psi |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0,25 lb (0,11 kg) |
Interchanges et pièces équivalentes:
| 284000810 |
| 364000810 |
| GYH36400-0810 |
| GYH28400-0810 |
| G20170-0810 |
| 734724255 |
