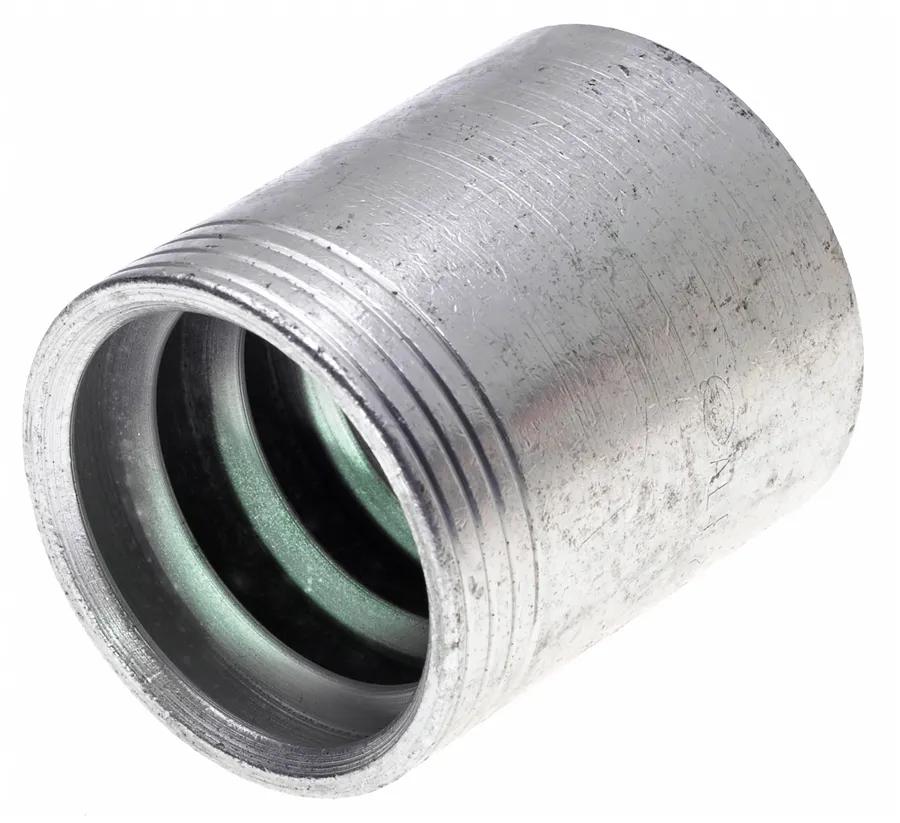

Embout Gates GlobalSpiral GS pour tuyau 4 spires, 16GS1F-4XBULK, Acier, 1 po, Raccord hydraulique haute pression
Sommaire du produit
Les raccords Gates® GlobalSpiral™ offrent des performances supérieures pour les applications de tuyaux hydrauliques à fils spiralés à très haute pression et à impulsions élevées. La conception innovante en deux pièces, sans dénudage, permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique. Couverture d'application maximale - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche de l'ajustement parfait pour votre assemblage. Les extrémités filetées GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtues d'un placage TuffCoat™, offrant une résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.Raccord GlobalSpiral, Acier, Taille de connexion 2 de 1 po, Type de connexion 1 à embout GS, Type de connexion 2 pour tuyau, Pression de service de 6000 psi, Longueur de 2,22 po.
Caractéristiques et avantages
- Couverture d'application maximale - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, ce qui n'a jamais été aussi facile de trouver l'ajustement parfait pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces, sans dénudage.
- La conception unique de sertissage « mord le fil » permet une meilleure rétention du raccord et une prévention du débranchement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Réduit l'inventaire des pièces de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux à fils spiralés.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS à utiliser uniquement avec la sertisseuse MC4-20.
- Revêtu d'un placage TuffCoat - Résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral peuvent supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Recommandations pour le tuyau | Tous les tuyaux hydrauliques Gates MegaSys à quatre et six fils spiralés jusqu'à 8000 psi |
| Description industrielle | 16GS1F-4XBULK |
| Longueur | 2-7/32 po |
| Matériel | Acier |
| N° de pièce d'origine | G20995-0416X |
| Numéro de produit | 73470314 |
| Type | Embout GlobalSpiral GS pour tuyau 4 spires |
| Largeur | 2-1/16 po |
| Dimension de la connexion 1 | 1 in |
| Dimension de la connexion 2 | 1 in |
| Type de connexion 1 | GS Ferrule |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 lb/po² |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0,55 lb (0,25 kg) |
Interchanges et pièces équivalentes:
| G20995-0416X |
| 73470314 |
