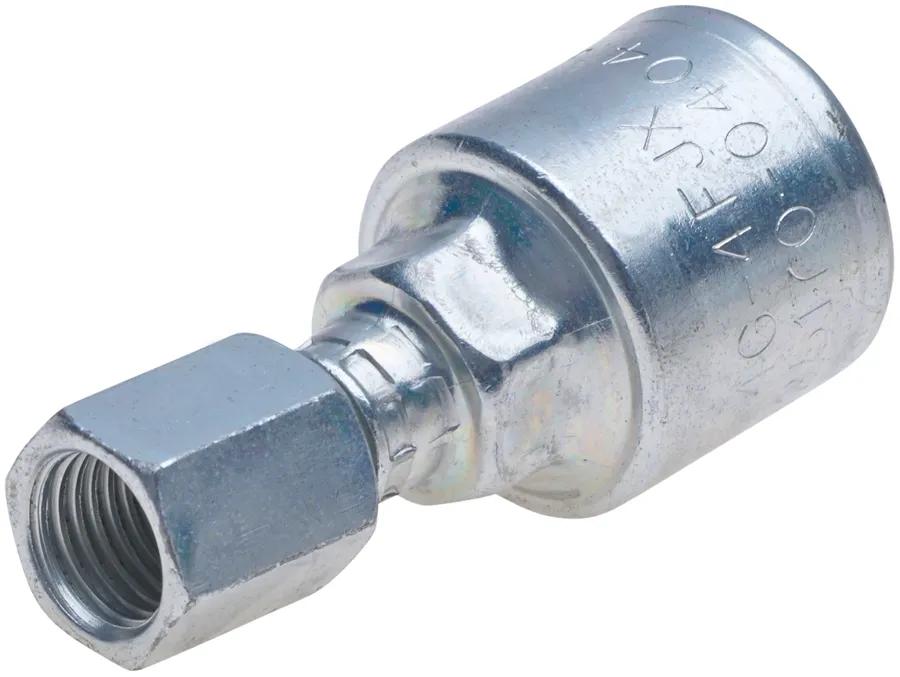

Raccord pivotant femelle JIC 37 évasé Gates MegaCrimp, Acier, 6G-6FJX XBULK, 0,374 po
Sommaire du produit
Les raccords Gates MegaCrimp sont conçus pour être utilisés avec les boyaux hydrauliques tressés en fil métallique Gates afin de créer un assemblage robuste et étanche. L'insert breveté en « C » à l'intérieur du raccord permet une utilisation avec différentes constructions de boyaux et épaisseurs de paroi, assurant une répartition uniforme des forces de sertissage pour former un joint concentrique et étanche. Cette innovation simplifie la gestion des stocks en s'adaptant à divers diamètres extérieurs de boyaux sur les boyaux hydrauliques tressés à un ou deux fils. Les raccords MegaCrimp sont des raccords entièrement qualifiés EN-performance et ont été testés selon les normes les plus strictes de l'industrie, y compris le dépassement d'un million de cycles d'impulsion lors des essais de conception.Raccord MegaCrimp, en acier, avec une taille de connexion 2 de 0,374 po, un type de connexion 1 pivotant femelle JIC 37 degrés évasé, un type de connexion 2 pour boyau, et une longueur de 2,421 po.
Caractéristiques et avantages
- Cette conception assure une répartition uniforme des forces de sertissage pour former un joint concentrique et étanche.
- Sertissage robuste qui mord le fil. Profil bas. Insertion complète de la tige. Sertissage sur toute la longueur. Testé jusqu'à 600 000 cycles d'impulsion, une norme de l'industrie.
- Simplifie la gestion des stocks. Revêtement TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une seule taille de raccord MegaCrimp peut s'adapter à divers boyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège de raccord fissuré en raison d'un serrage excessif par un travailleur trop zélé. Gates® a conçu une solution : la technologie Full-torque Nut™ désormais disponible sur les raccords Gates® MegaCrimp™ et GlobalSpiral™.
- Les raccords MegaCrimp établissent une nouvelle norme pour les raccords hydrauliques; l'insert unique en « C » assure un sertissage concentrique « sans suintement » pour maintenir l'équipement et l'environnement propres.
- A dépassé un million de cycles d'impulsion lors des essais de conception.
Spécifications
| Application | Utilisation avec les boyaux hydrauliques tressés en fil métallique Gates |
| Finition | Revêtement TuffCoat respectueux de l'environnement |
| Description industrielle | 6G-6FJX XBULK |
| Longueur | 2-27/64 po |
| Matériel | Acier |
| Type | MegaCrimp pivotant femelle JIC 37 évasé |
| Dimension de la connexion 2 | 0.374 in |
| Type de connexion 1 | Female JIC 37 deg Flare Swivel |
| Type de connexion 2 | Hose |
| Standards | EN-performance |
| Catégorie de produit | Raccord MegaCrimp |
Interchanges et pièces équivalentes:
| G25170-0606X |
| 71030814 |
