Global Spiral Coupling 12GS-12FFORX45S
#GATG20234-1212
Sommaire du produit
Gates GlobalSpiral No-Skive Coupling Design Provides Superior Performance for Extremely High-Pressure, High-Impulse Spiral-Wire Hydraulic Hose Applications.

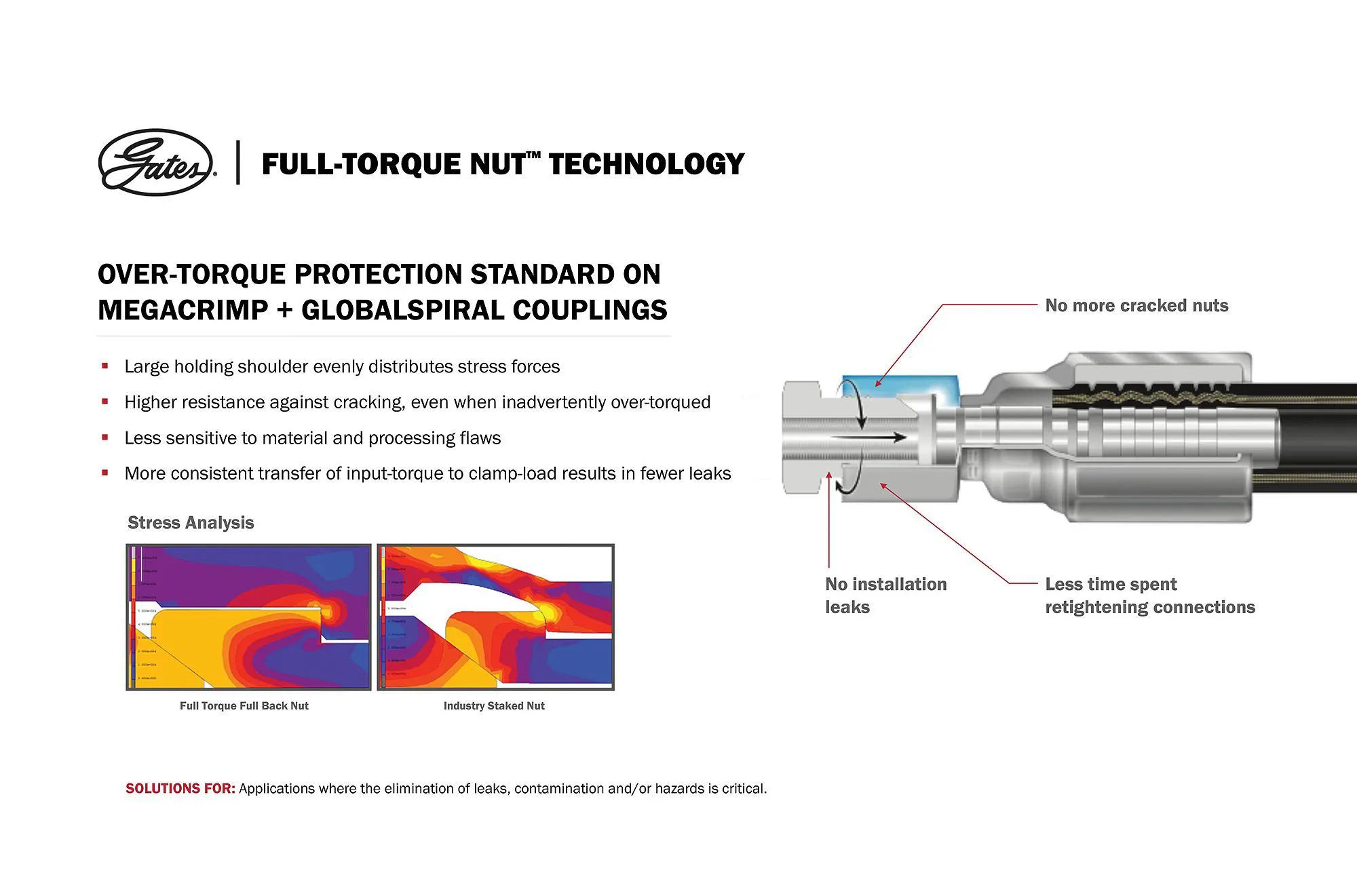

Caractéristiques et avantages
- Couverture maximale des applications : les accouplements Globalspiral sont disponibles dans plus de 80 configurations de filetage, donc trouver le bon ajustement pour votre assemblage n'a jamais été aussi simple.
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- La configuration GlobalSpiral en deux parties réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Les couplages GlobalSpiral ont dépassé le million de cycles d'impulsion à +250 degrés. F (+121 degrés C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
- Remarque : accouplements MGS à utiliser uniquement avec le sertisseur MC4-20.
- Revêtement avec placage TuffCoat – Plus de cinq fois meilleure résistance à la corrosion que la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | GlobalSpiral Female Flat-Face O-Ring Swivel - 45 Bent Tube |
| Coupure (po) – C | 2-29/32 in (7.39 cm) |
| Chute (po.) | 53/64 in (2.11 cm) |
| Recommandations pour le tuyau | All Gates MegaSys Four and Six-Spiral Wire Hydraulic Hose Up to 8000 psi |
| Description industrielle | 12GS-12FFORX45S |
| Diamètre intérieur | 3/4 po (1,91 cm) |
| Longueur | 4-59/64 po (12,5 cm) |
| Note | Metric Hex per ISO Draft International Standard 12151-1. SAE J1453 O-Ring Face Seal. |
| Écrou hexagonal (po) – H2 | 1-27/64 in (3.61 cm) |
| N° de pièce d'origine | G20234-1212 |
| Numéro de produit | 734731445 |
| Filetage | 1-3/16 po-12 |
| Type | Joint torique femelle à face plate GlobalSpiral pivotant - Tube coudé à 45 degrés |
Interchanges et pièces équivalentes:
| 1BA12FRA12 |
| 1EA12FRA12 |
| G20234-1212 |
| 734731445 |
