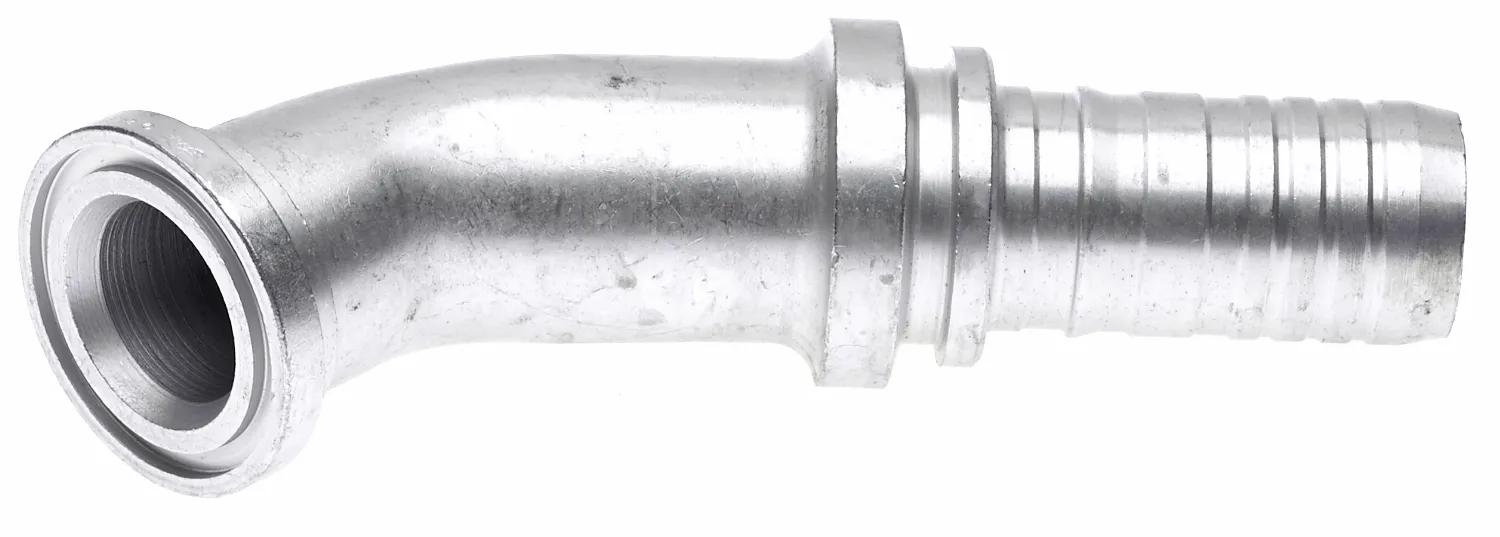

Coupleur 24Gsp-24Fl45S
#GATG22306-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Code 61 O-Ring Flange - 45 Bent Tube |
| Coupure (po) – C | 5-3/64 in (12.83 cm) |
| Diamètre | 2-3/8 po (6,05 cm) |
| Chute (po.) | 1-1/2 in (3.81 cm) |
| Épaisseur de tête de bride (po) – F | 5/16 in (0.79 cm) |
| Recommandations pour le tuyau | Gates Extremely High Pressure Hydraulic Hose (-24 & -32) |
| Description industrielle | 24GSP-24FL45S |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 7-61/64 po (20,19 cm) |
| Note | -24FL Max. W.P. 3000 psi; -32FL Max. W.P. 3000 psi. S, M and L Drops per ISO Final Draft International Standard 12151-3. See Accessories for O-Rings. |
| N° de pièce d'origine | G22306-2424 |
| Pression | 3000 psi (206.84 bar) |
| Numéro de produit | 734744725 |
| Type | Bride à joint torique GlobalSpiral Plus Code 61 - Tube coudé à 45 degrés |
Interchanges et pièces équivalentes:
| G22306-2424 |
| 734744725 |
