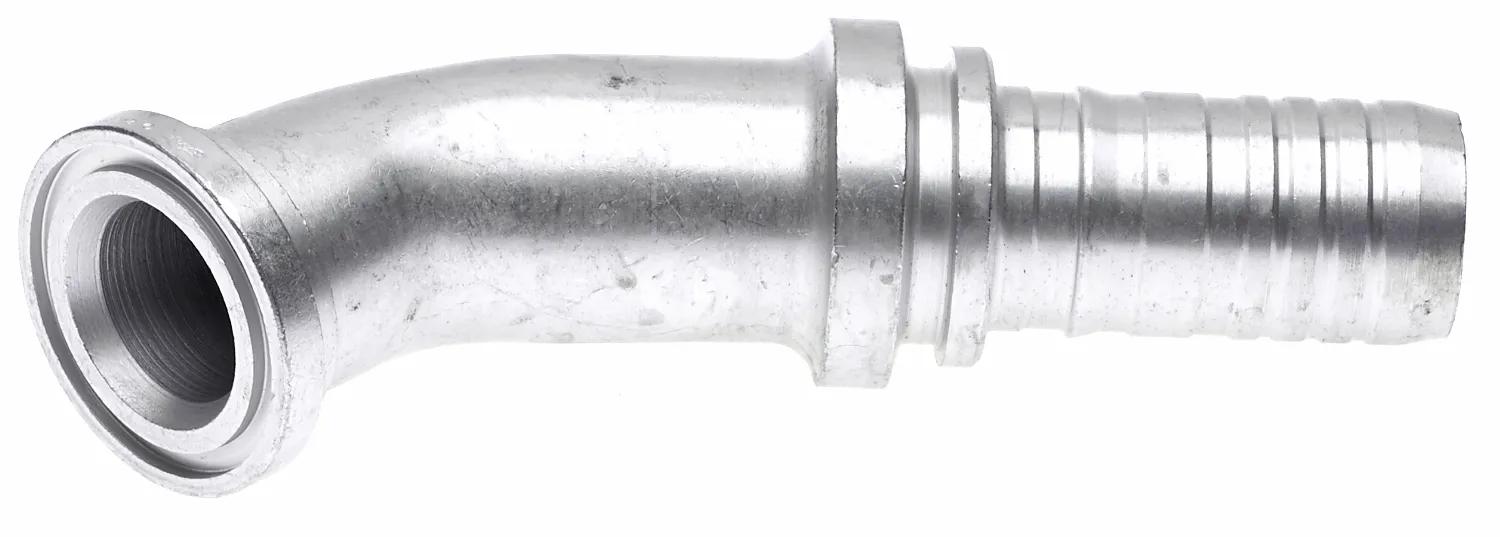

Raccord 24Gsp-32Fl45S
#GATG22306-2432
Product Overview
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Features & Benefits
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
Specifications
| Description d'accouplement | GlobalSpiral Plus Code 61 O-Ring Flange - 45 Bent Tube |
| Coupure (po) – C | 4-31/32 in (12.62 cm) |
| Diamètre | 2-13/16 po (7,14 cm) |
| Chute (po.) | 2-3/64 in (5.21 cm) |
| Épaisseur de tête de bride (po) – F | 3/8 in (0.97 cm) |
| Recommandations pour le tuyau | Gates Extremely High Pressure Hydraulic Hose (-24 & -32) |
| Description industrielle | 24GSP-32FL45S |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 7-7/8 po (20,02 cm) |
| Note | -24FL Max. W.P. 3000 psi; -32FL Max. W.P. 3000 psi. S, M and L Drops per ISO Final Draft International Standard 12151-3. See Accessories for O-Rings. |
| N° de pièce d'origine | G22306-2432 |
| Pression | 3000 psi (206.84 bar) |
| Numéro de produit | 734744735 |
| Type | Bride à joint torique GlobalSpiral Plus Code 61 - Tube coudé à 45 degrés |
Interchanges & Equivalent parts:
| G22306-2432 |
| 734744735 |
