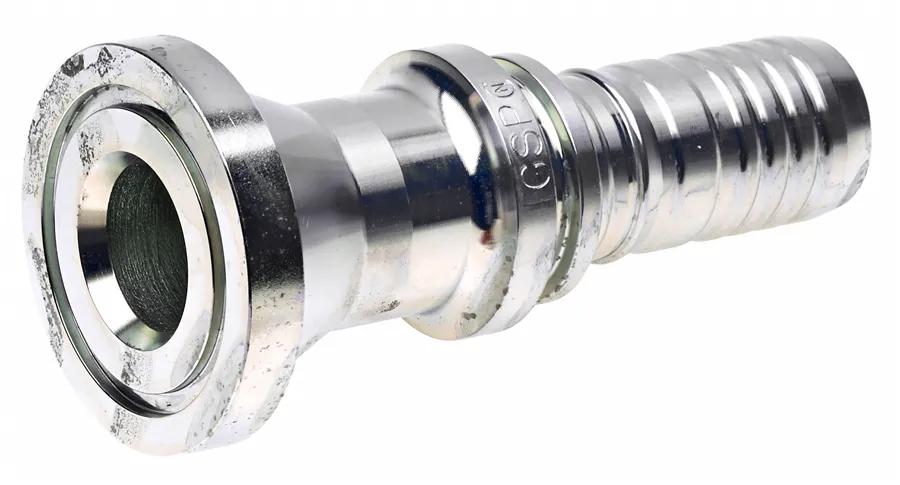

Raccord 24Gsp-24Flh
#GATG22350-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.
- Voir Accessoires pour joints toriques.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Code 62 O-Ring Flange Heavy |
| Coupure (po) – C | 3-11/16 po (9,37 cm) |
| Diamètre | 2-1/2 po (6,35 cm) |
| Épaisseur de tête de bride (po) – F | 1/2 po (1,27 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-24FLH |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 6-9/16 po (16,66 cm) |
| Type | Bride à joint torique GlobalSpiral Plus Code 62 robuste |
Interchanges et pièces équivalentes:
| G22350-2424 |
| 734748725 |
