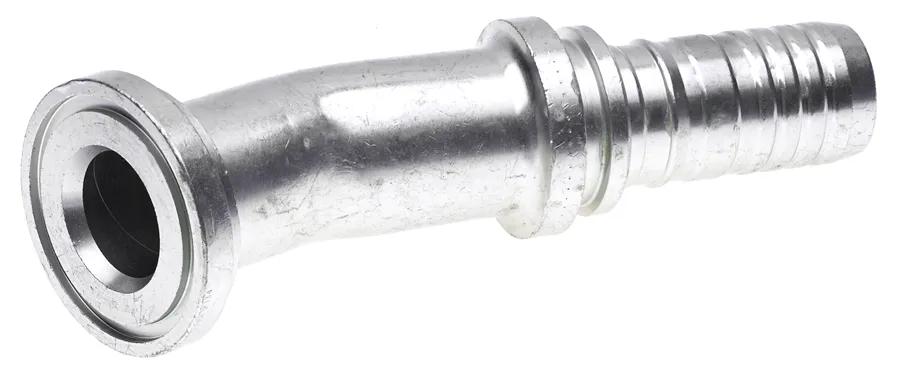

Raccord 24Gsp-32Fl22M

#GATG22302-2432

Sommaire du produit

Les accouplements sans dénudage Gates GlobalSpiral Plus sont conçus pour les tuyaux spiralés et tressés en fil métallique de 1 1/2 po et 2 po nécessitant une pression de service de 3000 psi ou moins.

Caractéristiques et avantages

-24FL Pression de service maximale 3 000 PSI ; -32FL Pression de service maximale 3 000 PSI. Gouttes S, M et L selon le projet final de la norme internationale ISO 12151-3. Voir Accessoires pour joints toriques.

Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.

L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.

Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.

Spécifications

Description d'accouplement	GlobalSpiral Plus Code 61 O-Ring Flange - 22 1/2 Bent Tube
Coupure (po) – C	5-33/64 po
Diamètre	2-13/16 po
Chute (po.)	7/8 po
Épaisseur de tête de bride (po) – F	3/8 po
Recommandations pour le tuyau	Tuyau hydraulique extrêmement haute pression Gates (-24 et -32)
Description industrielle	24GSP-32FL22M
Diamètre intérieur	1-1/2 po
Longueur	8-7/16 po
Pression	3000 psi (206.84 bar)
Type	Bride à joint torique GlobalSpiral Plus Code 61 - Tube coudé à 22,5 degrés

Interchanges et pièces équivalentes:

G22302-2432

734742735
