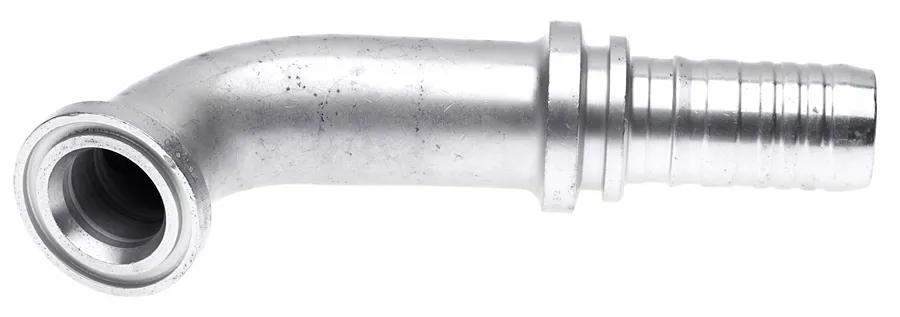

Raccord 24Gsp-24Fl67S
#GATG22311-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- -24FL Pression de service maximale 3 000 PSI ; -32FL Pression de service maximale 3 000 PSI. Gouttes S, M et L selon le projet final de la norme internationale ISO 12151-3. Voir Accessoires pour joints toriques.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Code 61 O-Ring Flange - 67 1/2 Bent Tube |
| Coupure (po) – C | 5-29/32 in (15.01 cm) |
| Diamètre | 2-3/8 in (6.05 cm) |
| Chute (po.) | 2-13/32 in (6.12 cm) |
| Épaisseur de tête de bride (po) – F | 5/16 in (0.79 cm) |
| Recommandations pour le tuyau | Gates Extremely High Pressure Hydraulic Hose (-24 & -32) |
| Description industrielle | 24GSP-24FL67S |
| Diamètre intérieur | 1-1/2 in (3.81 cm) |
| Longueur | 8-29/32 in (22.63 cm) |
| Pression | 3000 psi (206.84 bar) |
| Type | GlobalSpiral Plus Code 61 O-Ring Flange - 67.5 deg Bent Tube |
Interchanges et pièces équivalentes:
| G22311-2424 |
| 734746725 |
