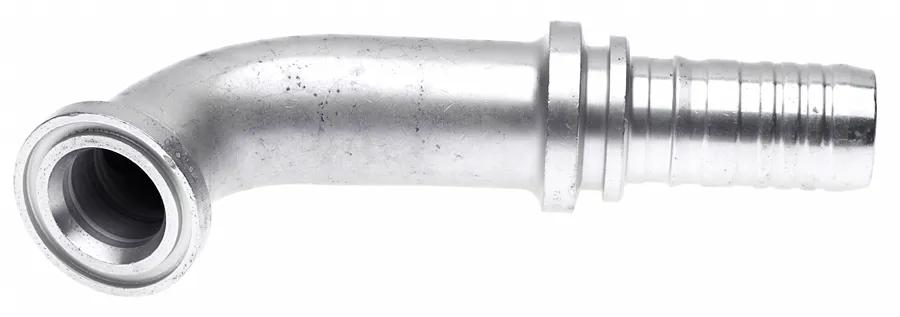

Raccord 32Gsp-32Flh45-066
#GATG22357-3232
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Gouttes S, M et L selon le projet final de la norme internationale ISO 12151-3. Voir Accessoires pour joints toriques.
- Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Code 62 O-Ring Flange Heavy - 45 Bent Tube |
| Coupure (po) – C | 7-1/16 po (17,93 cm) |
| Diamètre | 3-1/8 po (7,95 cm) |
| Chute (po.) | 2-19/32 po (6,58 cm) |
| Épaisseur de tête de bride (po) – F | 1/2 po (1,27 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 32GSP-32FLH45-066 |
| Diamètre intérieur | 2 po (5,08 cm) |
| Longueur | 10-43/64 po (27,1 cm) |
| Type | Bride à joint torique GlobalSpiral Plus Code 62 - Tube coudé à 45 degrés |
Interchanges et pièces équivalentes:
| G22357-3232 |
| 734751805 |
