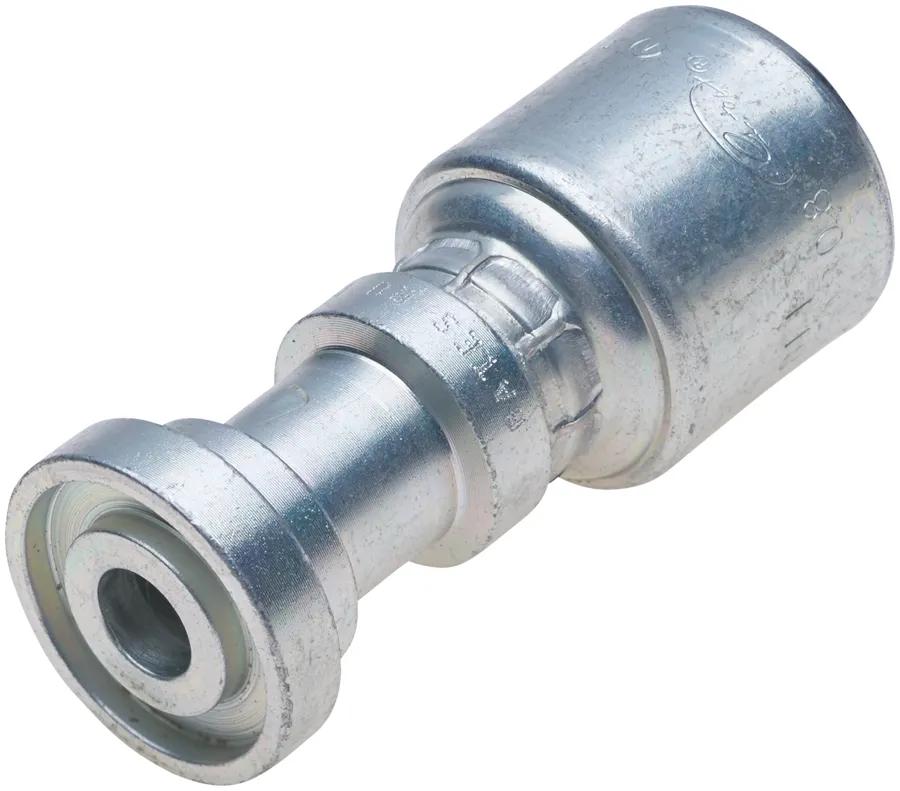

Acc. 16G-20Fl
#GATG25300-1620
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Code 61 O-Ring Flange |
| Coupure (po) – C | 1-29/32 po (4,85 cm) |
| Diamètre | 2 po (5,08 cm) |
| Épaisseur de tête de bride (po) – F | 5/16 po (0,79 cm) |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 16G-20FL |
| Diamètre intérieur | 1 po (2,54 cm) |
| Longueur | 4-1/8 po (10,49 cm) |
| Joint torique | Rainure de bride |
| Type de joint d'étanchéité | Joint Torique |
| Terminaison | Code 61 |
| Type | Bride à joint torique MegaCrimp Code 61 |
Interchanges et pièces équivalentes:
| 1A20FL16 |
| G25300-1620 |
| 710325355 |
