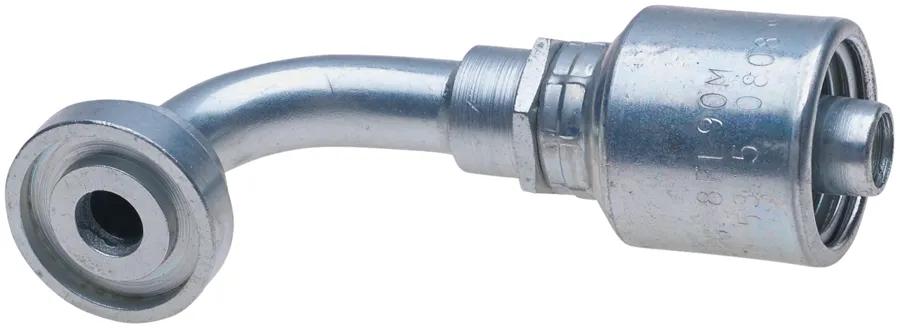

Raccord 10G-12Fl90M
#GATG25315-1012
Product Overview
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Features & Benefits
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Specifications
| Angle | 90 deg |
| Coupling Description | MegaCrimp Code 61 O-Ring Flange - 90 Bent Tube |
| Cut Off (in) – C | 2-15/32 in (6.27 cm) |
| Diameter | 1-1/2 in (3.81 cm) |
| Drop (in.) | 2-9/32 in (5.79 cm) |
| Épaisseur de tête de bride (po) – F | 17/64 in (0.69 cm) |
| Recommandations pour le tuyau | Can Accommodate Various Hose Outside Diameters on Both One-Wire & Two-Wire Braid Hydraulic Hose |
| Description industrielle | 10G-12FL90M |
| Diamètre intérieur | 5/8 in (1.6 cm) |
| Longueur | 3-15/16 in (10.01 cm) |
| Joint torique | Flange Groove |
| Type de joint d'étanchéité | O-Ring |
| Terminaison | Code 61 |
| Type | MegaCrimp Code 61 O-Ring Flange - 90 deg Bent Tube |
Interchanges & Equivalent parts:
| 1A12FLB10 |
| G25315-1012 |
| 710329415 |
