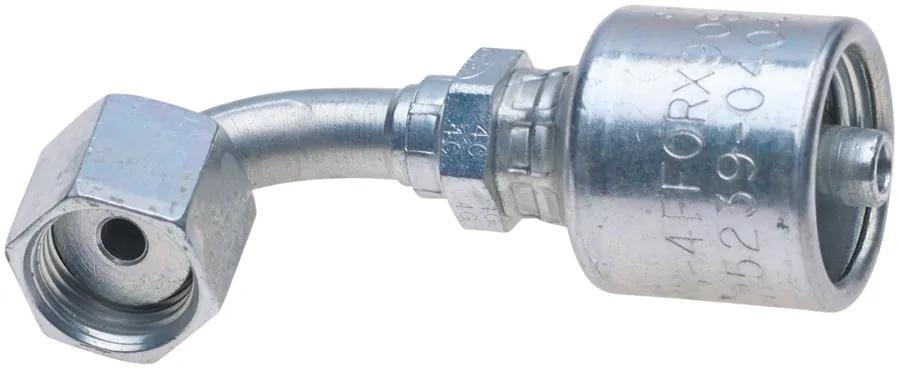

MegaCrimp Coupling 4G-4FFORX90S
#GATG25239-0404
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- A dépassé le million de cycles d'impulsion lors des tests de conception.
- Les accouplements MegaCrimp établissent une nouvelle norme pour les accouplements hydrauliques. L'insert « C » unique garantit un sertissage concentrique « sans suintement » pour garder l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège d'accouplement fissuré en raison d'un serrage excessif par un travailleur armé. Gates a conçu une solution : la technologie Full-Torque Nut est désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 90 deg |
| Coupling Description | MegaCrimp Female Flat-Face O-Ring Swivel - 90 Bent Tube |
| Cut Off (in) – C | 1-11/32 in (3.4 cm) |
| Drop (in.) | 53/64 in (2.11 cm) |
| Fitting Type | Female |
| Hose Recommendation | Can Accommodate Various Hose Outside Diameters on Both One-Wire & Two-Wire Braid Hydraulic Hose |
| Industrial Description | 4G-4FFORX90S |
| Inside Diameter | 1/4 in (0.64 cm) |
| Length | 2-3/8 in (6.05 cm) |
| Écrou hexagonal (po) – H2 | 43/64 in (1.7 cm) |
| N° de pièce d'origine | G25239-0404 |
| Joint torique | Flat Face O-Ring |
| Numéro de produit | 710424045 |
| Type de joint d'étanchéité | O-Ring |
| Pivot | Yes |
| Filetage | 9/16 in-18 |
| Type | MegaCrimp Female Flat-Face O-Ring Swivel - 90 deg Bent Tube |
Interchanges et pièces équivalentes:
| 1AA4FRB4 |
| 1GA4FRB4 |
| G25239-0404 |
| 710424045 |
