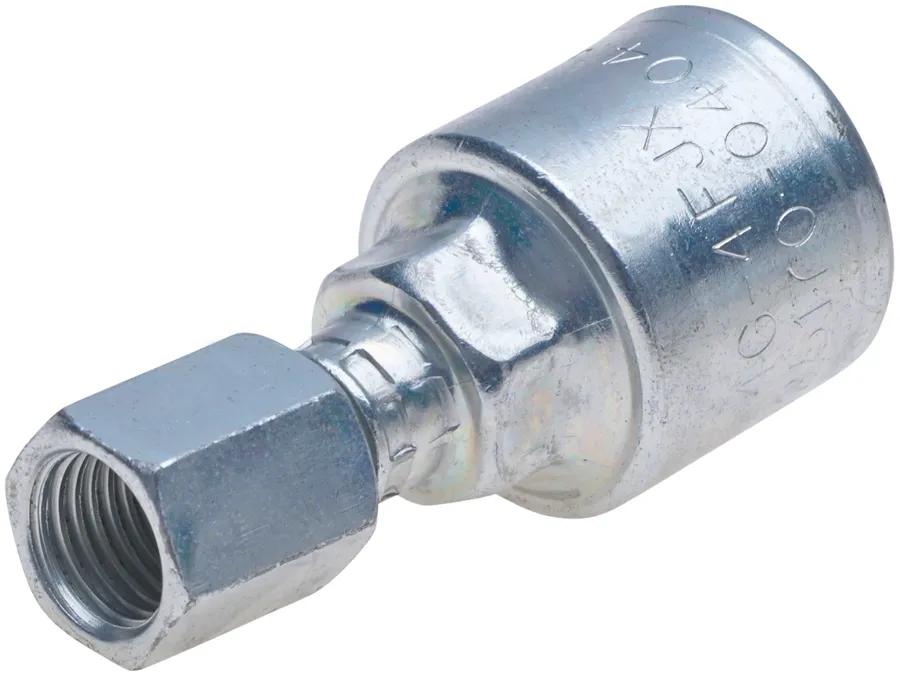

Raccord 10G-8Fjx
#GATG25171-1008
Product Overview
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Features & Benefits
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Specifications
| Angle | 0 deg |
| Coupling Description | MegaCrimp Female JIC 37 Flare Swivel |
| Coupure (po) – C | 2-37/64 in (6.55 cm) |
| Type de raccords | Female |
| Recommandations pour le tuyau | Can Accommodate Various Hose Outside Diameters on Both One-Wire & Two-Wire Braid Hydraulic Hose |
| Description industrielle | 10G-8FJX |
| Diamètre intérieur | 5/8 in (1.6 cm) |
| Longueur | 4-1/16 in (10.31 cm) |
| Écrou hexagonal (po) – H2 | 15/16 in (2.39 cm) |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Standard |
| Angle d'assise (degré) | 37 deg |
| Diamètre intérieur du manchon | 15/16 in (2.39 cm) |
| Tige hexagonale (po) | 15/16 in (2.39 cm) |
| Pivot | Yes |
| Type | MegaCrimp Female JIC 37 Flare Swivel |
Interchanges & Equivalent parts:
| G25171-1008 |
| 710309255 |
