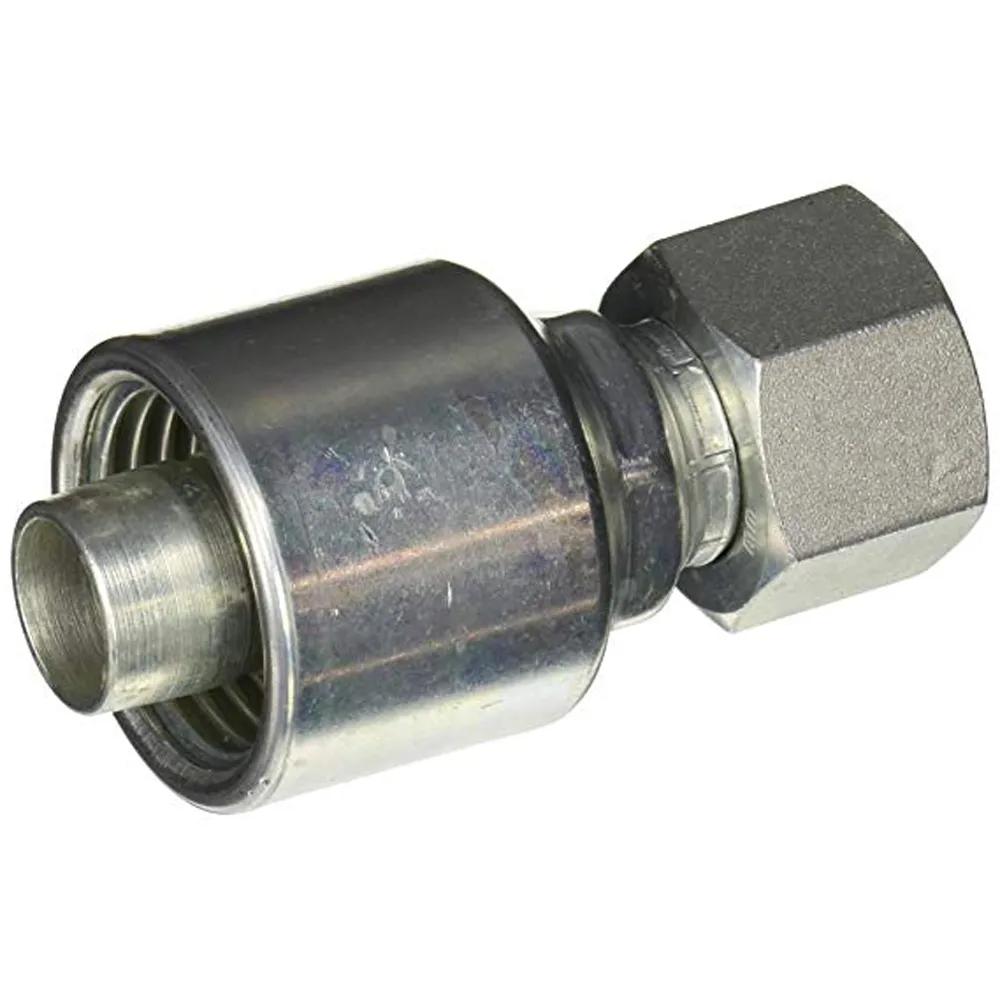

Raccord pivotant évasé femelle JIC 37 MegaCrimp, Acier, 1-5/16-12 x 1 po, 16G-16FJX
Product Overview
Les raccords MegaCrimp de Gates sont conçus pour être utilisés avec les flexibles hydrauliques tressés de Gates afin de créer un assemblage robuste et sans fuite. Le raccord pré-assemblé est doté d'un insert en « C » breveté fixé à la douille, permettant son utilisation avec différentes constructions de flexibles et épaisseurs de paroi. Cet insert assure une répartition uniforme des forces de sertissage pour former un joint concentrique et sans suintement, simplifiant ainsi les exigences d'inventaire. Les raccords MegaCrimp sont des raccords entièrement qualifiés EN-performance, offrant une solution fiable et respectueuse de l'environnement.Raccord MegaCrimp, Acier, Taille de connexion 1 : 1-5/16-12, Taille de connexion 2 : 1 po, Type de connexion 1 : Pivotant évasé femelle JIC 37 degrés, Type de connexion 2 : Flexible, Longueur : 4,24 po
Features & Benefits
- A dépassé un million de cycles d'impulsion lors des essais de conception.
- Les raccords MegaCrimp établissent une nouvelle norme pour les raccords hydrauliques. L'insert en « C » unique assure un sertissage concentrique « sans suintement » pour maintenir l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège de raccord fissuré en raison d'un serrage excessif par un travailleur trop zélé. Gates a mis au point une solution : la technologie d'écrou à couple complet (Full-Torque Nut) désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Sertissage robuste « mordant le fil ». Profil bas. Insertion complète de la tige. Sertissage sur toute la longueur. Testé jusqu'à 600 000 cycles d'impulsion, un chiffre leader de l'industrie.
- Simplifie la gestion des stocks. Revêtement TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une seule taille de raccord MegaCrimp peut accueillir divers flexibles hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Specifications
| Angle | 0 deg |
| Coupure (po) – C | 2 in |
| Type de raccords | Female |
| Description industrielle | 16G-16FJX |
| Longueur | 4-1/4 in |
| Matériel | Steel |
| Écrou hexagonal (po) – H2 | 1-39/64 in |
| N° de pièce d'origine | G25170-1616 |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Standard |
| Angle d'assise (degré) | 37 deg |
| Diamètre intérieur du manchon | 1-27/64 in |
| Tige hexagonale (po) | 1-27/64 in |
| Pivot | Yes |
| Filetage | 1-5/16 in-12 |
| Type de filetage | Female JIC 37 deg Flare Swivel |
| Type | MegaCrimp Female JIC 37 Flare Swivel |
| CUP | 072053323153 |
| Largeur | 1 in |
| Dimension de la connexion 1 | 1-5/16-12 |
| Dimension de la connexion 2 | 1 in |
| Type de connexion 1 | Female JIC 37 deg Flare Swivel |
| Type de connexion 2 | Hose |
| Standards | EN-performance |
| Catégorie de produit | Raccord MegaCrimp |
| Poids | 1,21 lb (0,55 kg) |
Interchanges & Equivalent parts:
| 144001616 |
| 304001616 |
| B2JCFX1616 |
| GYHB2-JCFX-1616 |
| GYH30400-1616 |
| GYH14400-1616 |
| B2-JCFX-1616 |
| 16U616 |
| G251701616 |
| SC6381616 |
| 1AA16FJ16 |
| 1GA16FJ16 |
| FJ9122-1616S |
| G25170-1616 |
| 710308395 |
