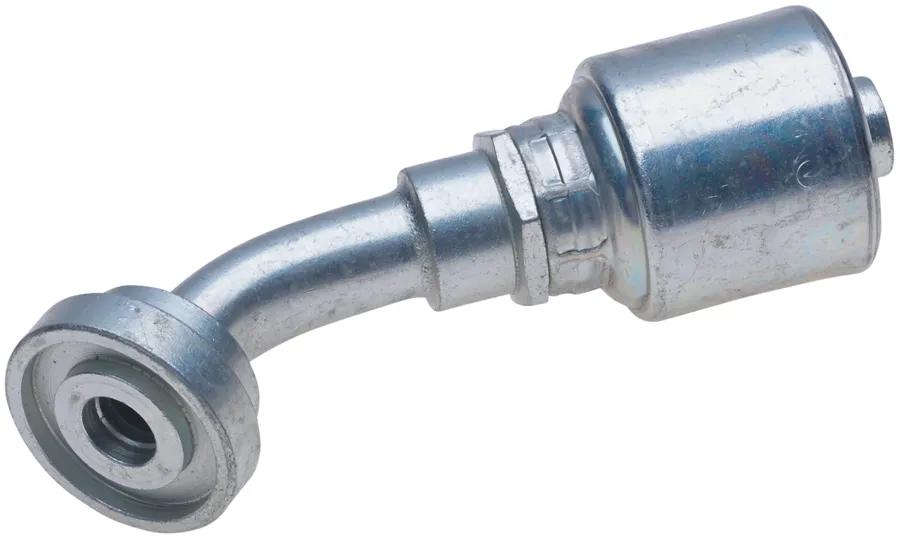

Raccord 10G-10Flk45
#GATG25307-1010
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 45 deg |
| Coupling Description | Komatsu O-Ring Flange - 45 Bent Tube |
| Cut Off (in) – C | 2-23/32 in (6.91 cm) |
| Diameter | 1-11/32 in (3.4 cm) |
| Drop (in.) | 1-1/32 in (2.62 cm) |
| Flange Head Thickness (in) – F | 17/64 in (0.69 cm) |
| Hose Recommendation | Can Accommodate Various Hose Outside Diameters on Both One-Wire & Two-Wire Braid Hydraulic Hose |
| Description industrielle | 10G-10FLK45 |
| Diamètre intérieur | 5/8 in (1.6 cm) |
| Longueur | 4-3/16 in (10.64 cm) |
| Joint torique | Flange Groove |
| Type de joint d'étanchéité | O-Ring |
| Terminaison | Komatsu |
| Type | MegaCrimp Komatsu O-Ring Flange - 45 deg Bent Tube |
Interchanges et pièces équivalentes:
| 1A10KSA10 |
| G25307-1010 |
| 710004155 |
