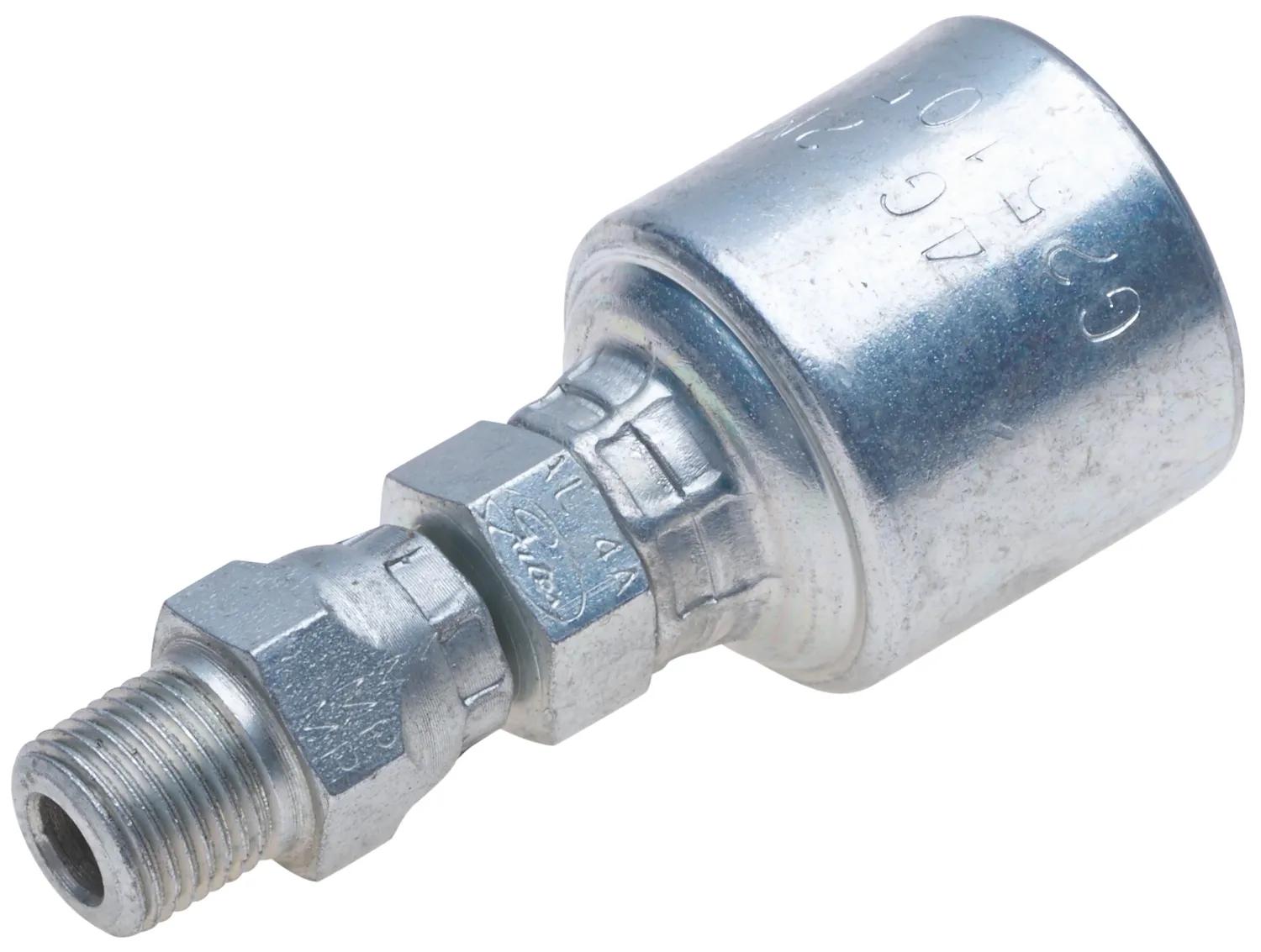

MegaCrimp Coupling 12G-12MPX
#GATG25105-1212
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- A dépassé le million de cycles d'impulsion lors des tests de conception.
- Les accouplements MegaCrimp établissent une nouvelle norme pour les accouplements hydrauliques. L'insert « C » unique garantit un sertissage concentrique « sans suintement » pour garder l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège d'accouplement fissuré en raison d'un serrage excessif par un travailleur armé. Gates a conçu une solution : la technologie Full-Torque Nut est désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Ne pas utiliser comme pivot dynamique.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Male Pipe Swivel (NPTF - w/o 30 Cone Seat) |
| Coupure (po) – C | 2 po (5,08 cm) |
| Type de raccords | Mâle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 12G-12MPX |
| Diamètre intérieur | 3/4 po (1,91 cm) |
| Longueur | 4 po (10,16 cm) |
| Note | Ne pas utiliser comme pivot dynamique. |
| Écrou hexagonal (po) – H2 | 1-5/16 po (3,33 cm) |
| Dimension de la clé d'écrou | 1-5/16 po (3,33 cm) |
| N° de pièce d'origine | G25105-1212 |
| Numéro de produit | 710000355 |
| Type de joint d'étanchéité | Thread Interference |
| Tige hexagonale (po) | 1-1/16 po (2,69 cm) |
| Pivot | Oui |
| Type | Raccord pivotant mâle MegaCrimp pour tuyau (NPTF - sans siège conique à 30 degrés) |
Interchanges et pièces équivalentes:
| 14645-1212 |
| 146451212 |
| GYH14645-1212 |
| 12UJ12 |
| G251051212 |
| SC625SW12E |
| 1AA12PS12 |
| FJ9126-1212S |
| G25105-1212 |
| 710000355 |
