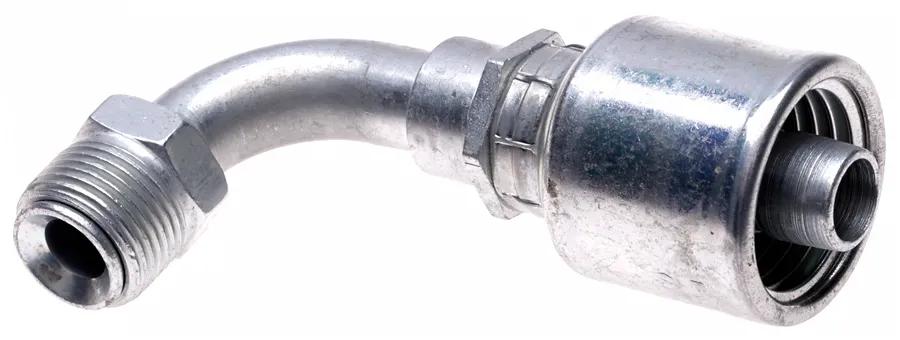

Acc. 4G-4Mix90
#GATG25504-0404
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 90 deg |
| Description d'accouplement | MegaCrimp SAE Male Inverted Swivel - 90 Bent Tube |
| Coupure (po) – C | 1-5/16 in (3.33 cm) |
| Chute (po.) | 1-3/8 in (3.51 cm) |
| Type de raccords | Male |
| Recommandations pour le tuyau | Can Accommodate Various Hose Outside Diameters on Both One-Wire & Two-Wire Braid Hydraulic Hose |
| Description industrielle | 4G-4MIX90 |
| Diamètre intérieur | 1/4 in (0.64 cm) |
| Longueur | 2-21/64 in (5.92 cm) |
| Écrou hexagonal (po) – H2 | 1/64 in (0.05 cm) |
| Dimension de la clé d'écrou | 7/16 in (1.12 cm) |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Inversé |
| Angle d'assise (degré) | 45 deg |
| Pivot | Oui |
| Type | Raccord pivotant inversé mâle MegaCrimp SAE - Tube coudé à 90 degrés |
Interchanges et pièces équivalentes:
| 1AA4MFB4 |
| FJ9516-0404S |
| G25504-0404 |
| 710016355 |
