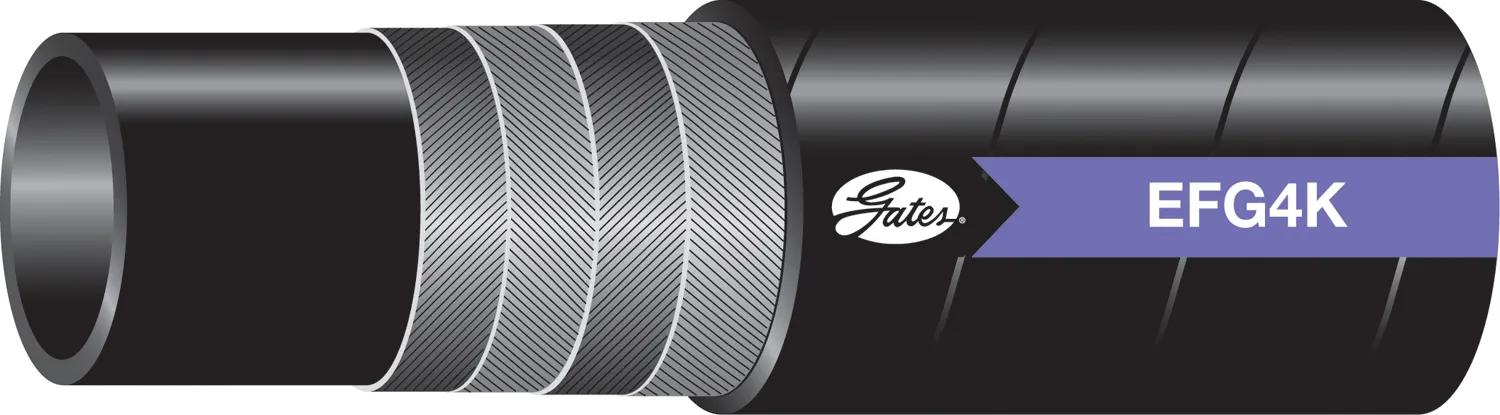

Tuyau hydraulique, tube en nitrile, noir, 1 po ID, 1-1/2 po OD, longueur de 100 pi
Sommaire du produit
Recommandé pour les applications hydrauliques à très haute pression et à fortes impulsions. Dépasse toutes les exigences de performance pour SAE 100R12, EN 856 R12, ISO 3862 Type R12 et ISO 18752 Grade D (sauf OD pour -6 à -10). Compatible avec les fluides hydrauliques biodégradables tels que le polyolester, le polyglycol et l'huile végétale, ainsi qu'avec les fluides standard à base de pétrole.Tuyau hydraulique, 4 spirales, renforcement en fil métallique, noir, revêtement en polychloroprène, tube en nitrile, rayon de courbure de 6 po, pression d'éclatement de 4000 lb/po², 1 po ID, 1-1/2 po OD, ISO 18752 Grade D, SAE 100R12, EN 856 R12 et ISO 3862 Type R12, plage de température de -40 à 250 °F, pression de service de 4000 lb/po², longueur de 100 pi, pour hydraulique à très haute pression et à fortes impulsions
Caractéristiques et avantages
- Compatible avec les fluides hydrauliques biodégradables comme le polyolester, le polyglycol et l'huile végétale, ainsi qu'avec les fluides standard à base de pétrole. Conforme à la désignation d'acceptation de résistance à la flamme MSHA 2G.
- Plage de température : -40 Deg F - +250 Deg F (-40 Deg C - +121 Deg C). Accouplements recommandés : GlobalSpiral, spécial monobloc (pince à sertir MC4-20 uniquement) (taille 20) et acier inoxydable S.
- Le revêtement MegaTuff™ en option dure jusqu'à 300 fois plus longtemps que les tuyaux standard lors des tests d'abrasion tuyau sur tuyau et tuyau sur métal selon la norme ISO 6945 et offre une résistance supérieure à l'ozone et aux intempéries.
- Le revêtement XtraTuff™ en option dure jusqu'à 25 fois plus longtemps que les tuyaux standard.
- Pour une utilisation avec les raccords GlobalSpiral™ [série G20], les raccords monobloc GlobalSpiral [série G21, -20 uniquement] et les raccords spirale en acier inoxydable [série G18].
- Performance d'impulsion de flexion supérieure : testé à 1 000 000 de cycles d'impulsion à 50 % des rayons de courbure EN 856 R12 et SAE 100R12.
- Satisfait ou dépasse les exigences de performance de la norme EN 856 4SP (-16, -20).
- EFG4K MegaSpiral™ est évalué à 1/2 rayon de courbure de la norme SAE 100R12.
- Le tuyau EN 856 R12/SAE 100R12 le plus flexible de l'industrie.
- 40 % du rayon de courbure EN 856 4SP à la pression de service nominale.
- Pression constante de 4000 lb/po² pour tous les ID, validée avec GlobalSpiral™.
Spécifications
| Application | Hydraulique à très haute pression et à fortes impulsions |
| Pression d'éclatement | 4000 psi |
| Couleur | Noir |
| Recommandation d'accouplement | GlobalSpiral, Acier inoxydable S |
| Matériau du couvercle | Caoutchouc synthétique - Polychloroprène - Type A - Ligne de pose à code couleur |
| Type de housse | Type A - Résistant aux flammes et à l'huile |
| Dash Size | 16 |
| Description industrielle | 16EFG4KXCTN |
| Diamètre intérieur | 1 po |
| Longueur | 100 pi |
| Pression maximale | 4000 psi (275,79 bar) |
| Pression minimale d'éclatement (PSI) | 16000 psi (1103,14 bar) |
| Diamètre extérieur | 1-1/2 po |
| Type de produit | Tuyau à spirale EFG4K - SAE 100R12 |
| Rayon | 6 po |
| Renforcement | Quatre couches alternées de fil d'acier spiralé à haute résistance à la traction |
| Plage de température | -40°F à 250°F (-40°C à 121°C) |
| Tuyau - Description | Noir, résistant à l'huile, caoutchouc synthétique (tube en nitrile) |
| Type | Très haute pression |
| Pression de service | 4000 psi |
| Rayon de courbure | 6 po |
| Type de renforcement | 4-Spiral, Wire |
| Standards | SAE 100R12, EN 856 R12, ISO 3862 Type R12, ISO 18752 Grade D |
| Matériau du tube | Nitrile |
| Catégorie de produit | Tuyau hydraulique |
Interchanges et pièces équivalentes:
| GR1216X200 |
| GYHGR12-16X200 |
| GR12-16X200 |
| GR1216X200CL |
| GR1216X50BX |
| 010466 |
| 10466 |
| FC65916 |
| 72116 |
| FC65916RL |
| GH49316 |
| 70832 |
| 16EFG4KXCTN |
| 46511283 |
| SR1216 |
| H1216A |
| XCP4S16 |
| DR12X16150 |
| QX16 |
| 48716 |
| 72216 |
| 77C16 |
| 04029722 |
| EC41516 |
| 512016 |
