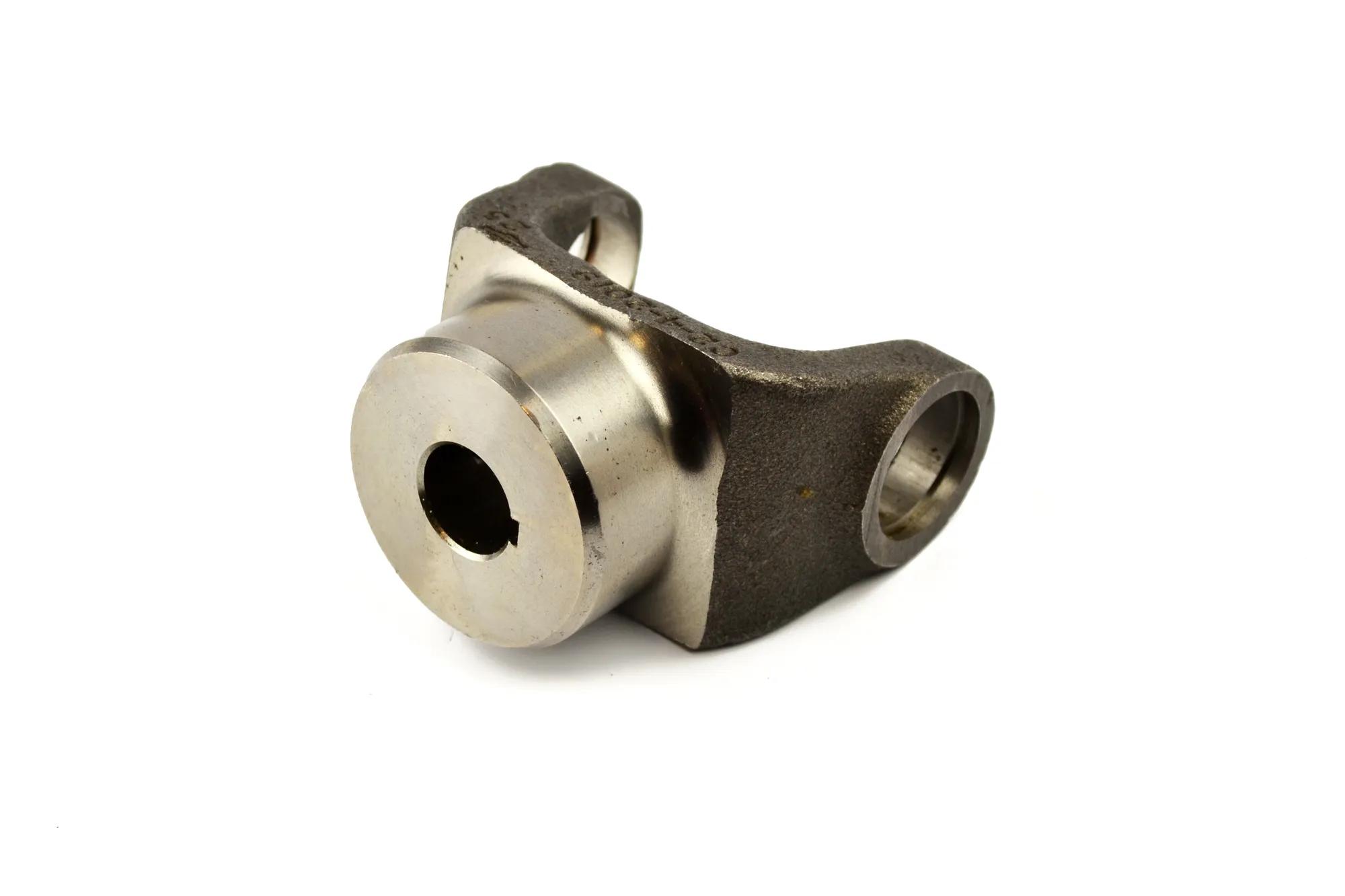

1310 Etrier Rond
#SPI2-4-433
Spécifications
| Diamètre de chapeau de roulement | 1-1/16 po |
| Diamètre de l'alésage | 1 po |
| Ligne centrale à la fin du moyeu | 2-9/16 po |
| Face à bout (po.) | 9-5/8 in (24,45 cm) |
| Diamètre du moyeu | 2-1/8 po |
| Diamètre d'insertion (po) | 4-15/64 po |
| Involute Spline | No |
| Angle d'articulation | 17 deg |
| Emplacement de la clé | 12 |
| Taille de la rainure de clavette | 3/16 in (0.48 cm) |
| Longueur du trou (po.) | 8-1/2 po |
| Groupe de commercialisation | Roulements |
| Matériel | Acier |
| Diamètre du trou de montage (po) | 3/4 in (1.91 cm) |
| Dimension extérieure de l'étrier (po) (E) | 3.469 |
| Package Type | Individuel |
| Quantité par pallette | 900 |
| Quantité | 1 |
| Séries | 1310 |
| Diamètre du trou de la vis de réglage (po) | 0.375 |
| Set Screw Location (W) | 6 |
| Taille de la vis de réglage | 3/8 in (0.97 cm) |
| Largeur de fente | 5/8 in (1,59 cm) |
| Type | Keyed Hole Yoke |
| Emballage unitaire | 2 |
| Utiliser avec diamètre extérieur de tube et paroi | 4 in (10,16 cm) x 9/64 in (0,36 cm), (10 GA),4-61/64 in (12,59 cm) x 17/64 in (0,68 cm), (7 GA) |
| Poids (lb) | 2.85 |
| Dimension de la chape entre les oreilles | 1-1/2 po |
| Yoke Style | Snap Ring |
Interchanges et pièces équivalentes:
| D24433 |
| E24433 |
| EC S45433 |
| SP 24433 |
| TWD24433 |
| 2-4-433 |
