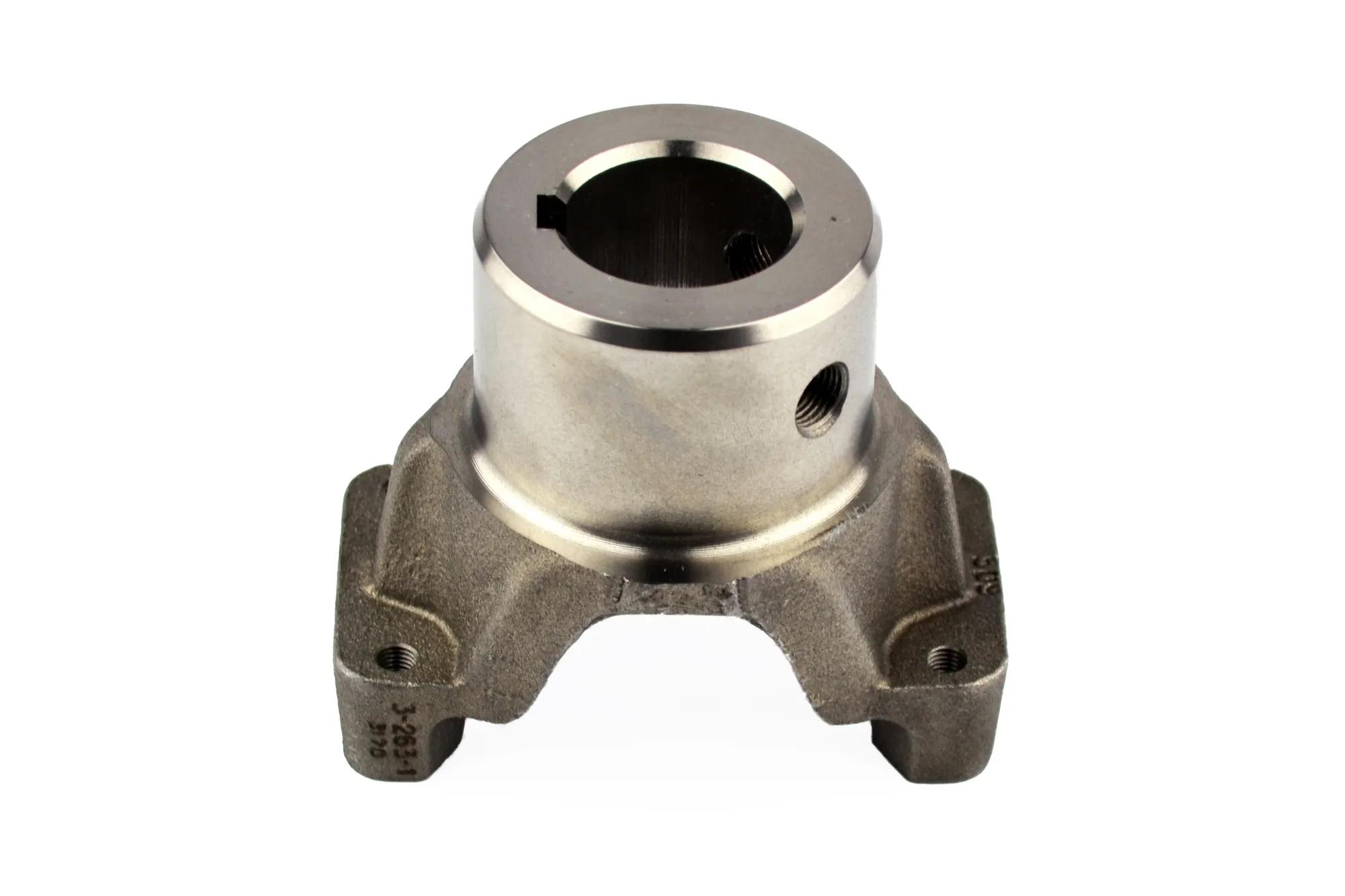

1410 Etrier Demi Rond

#SPI3-4-263-1

Spécifications

Base au centre du trou (A)	1-5/16 po
Diamètre de chapeau de roulement	1-3/16 po
Ligne centrale à la fin du moyeu	4 po
Diamètre du moyeu	2-11/16 po
Involute Spline	No
Emplacement de la clé	12
Taille de la rainure de clavette	3/8 in (0.97 cm)
Longueur à travers le trou (Q)	2.27
Matériel	Acier
Diamètre du trou de montage (po)	1-1/2 po
Dimension extérieure de l'étrier (po) (E)	4.188
Séries	1410
Set Screw Location (W)	9
Taille de la vis de réglage	1/2 in (1.27 cm)
Type	Keyed Hole Yoke
Yoke Style	BS
