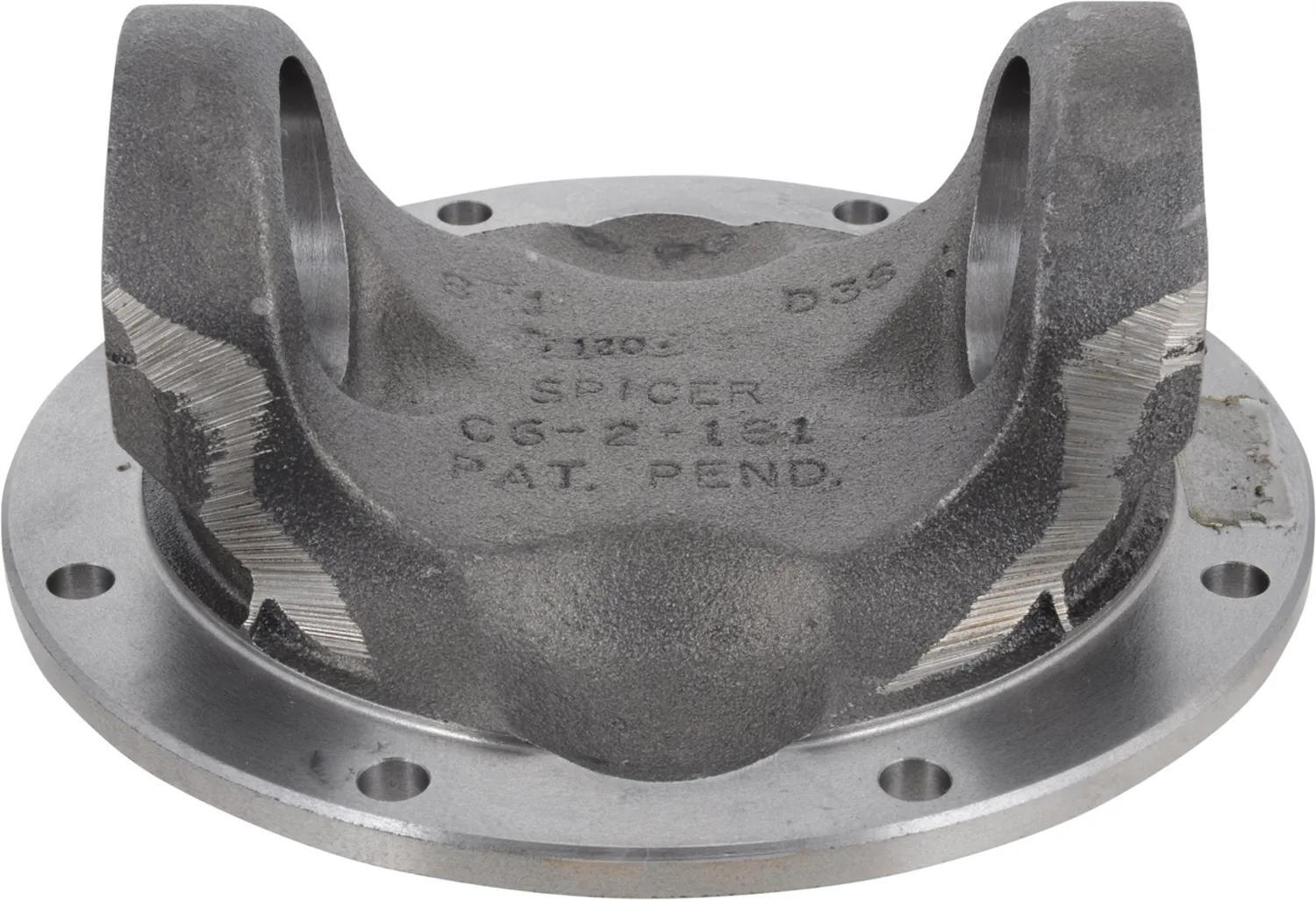

1710 Etrier Flasque

#SPI6-2-769

Spécifications

Diamètre de chapeau de roulement	1-15/16 po
Diamètre du roulement (po) (C)	1.772
Diamètre de roulement (max)	1.7721
Diamètre de roulement (min)	1.7716
Fits Tube Wall	0.095
Face de la bride à l'axe central	2 po
Diamètre de bride ou d'oscillation. (dans un)	8
For Use With	Joint coulissant vers l'extérieur
Involute	No
Angle d'articulation	8 deg
Matériel	Acier
Dimension extérieure de l'étrier (po) (E)	6.094
Séries	1710
Longueur d'épaule (po) (G)	0.812
Extrémité de la cannelure à l'épaulement Brg (Y)	7.469
Extrémité cannelée à souder (po) (K)	8.562
Type	Embout à bride
