1.5 POINTS

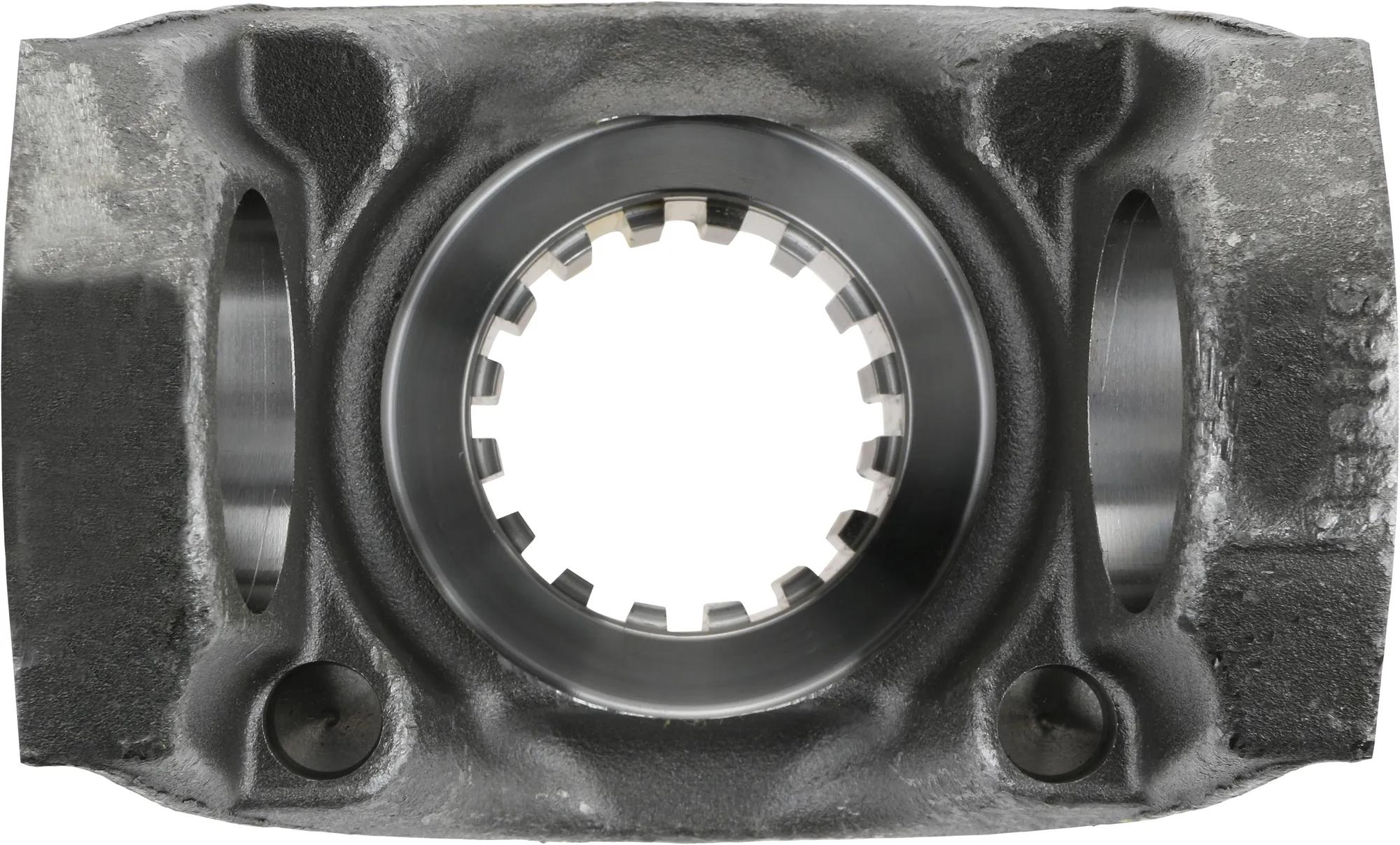

1710 Etrier
#SPI6-4-3491
Spécifications
| Base au centre du trou (A) | 1-7/16 po |
| Diamètre de chapeau de roulement | 1-15/16 po |
| Diamètre du roulement (po) (C) | 1.575 |
| Diamètre de roulement (max) | 1.5752 |
| Diamètre de roulement (min) | 1.5747 |
| Diamètre de l'alésage | 2-7/32 po |
| Profondeur d'alésage C | 0.38 |
| Ligne centrale à la fin du moyeu | 4-15/16 po |
| Fits Tube Wall | 0.083 |
| For Use With | Joint coulissant vers l'extérieur |
| Diamètre du moyeu | 3 po |
| Involute | No |
| Involute Spline | No |
| Angle d'articulation | 25 deg |
| Longueur à travers le trou (Q) | 2.5 |
| Matériel | Acier |
| Dimension extérieure de l'étrier (po) (E) | 6.094 |
| Séries | 1710 |
| Longueur d'épaule (po) (G) | 0.875 |
| Diamètre de spline (po) | 2-5/32 po |
| Extrémité de la cannelure à l'épaulement Brg (Y) | 9.5 |
| Extrémité cannelée à souder (po) (K) | 10.625 |
| Type | Joug à trou cannelé |
| Yoke Style | BP |
| Type de chape | Rond complet |
Interchanges et pièces équivalentes:
| 643491 |
| D643491 |
| E643491 |
| SP 643491 |
| 6-4-3491 |
