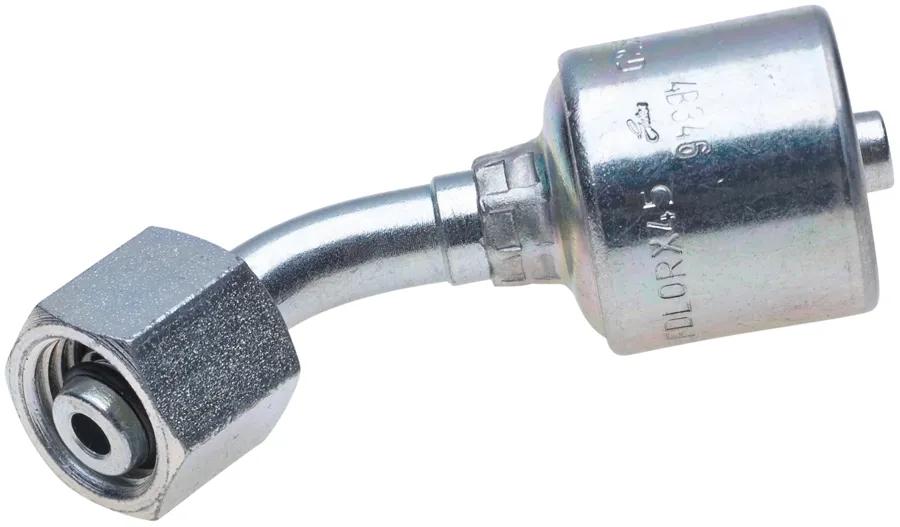

Acc. 12G-22Fdlorx45
#GATG25650-1222
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 45 deg |
| Description d'accouplement | MegaCrimp Female DIN 24 Cone Swivel - Light Series w/ O-Ring - 45 Bent Tube |
| Coupure (po) – C | 2-19/32 po (6,58 cm) |
| Chute (po.) | 1-11/64 po (2,97 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 12G-22FDLORX45 |
| Diamètre intérieur | 3/4 po (1,91 cm) |
| Longueur | 4-1/8 po (10,49 cm) |
| Écrou hexagonal (po) – H2 | 1-27/64 po (3,61 cm) |
| Joint torique | Sur femelle avec siège à nez inversé |
| Type de joint d'étanchéité | Mated Angle w/O-Ring |
| Angle d'assise (degré) | 24 deg |
| Pivot | Oui |
| Terminaison | DIN |
| Filetage | M30 x 2,0 |
| Type | Raccord pivotant conique femelle DIN 24 MegaCrimp - Série légère avec joint torique - Tube coudé à 45 degrés |
Interchanges et pièces équivalentes:
| 1A20DLA12 |
| G25650-1222 |
| 710096715 |
