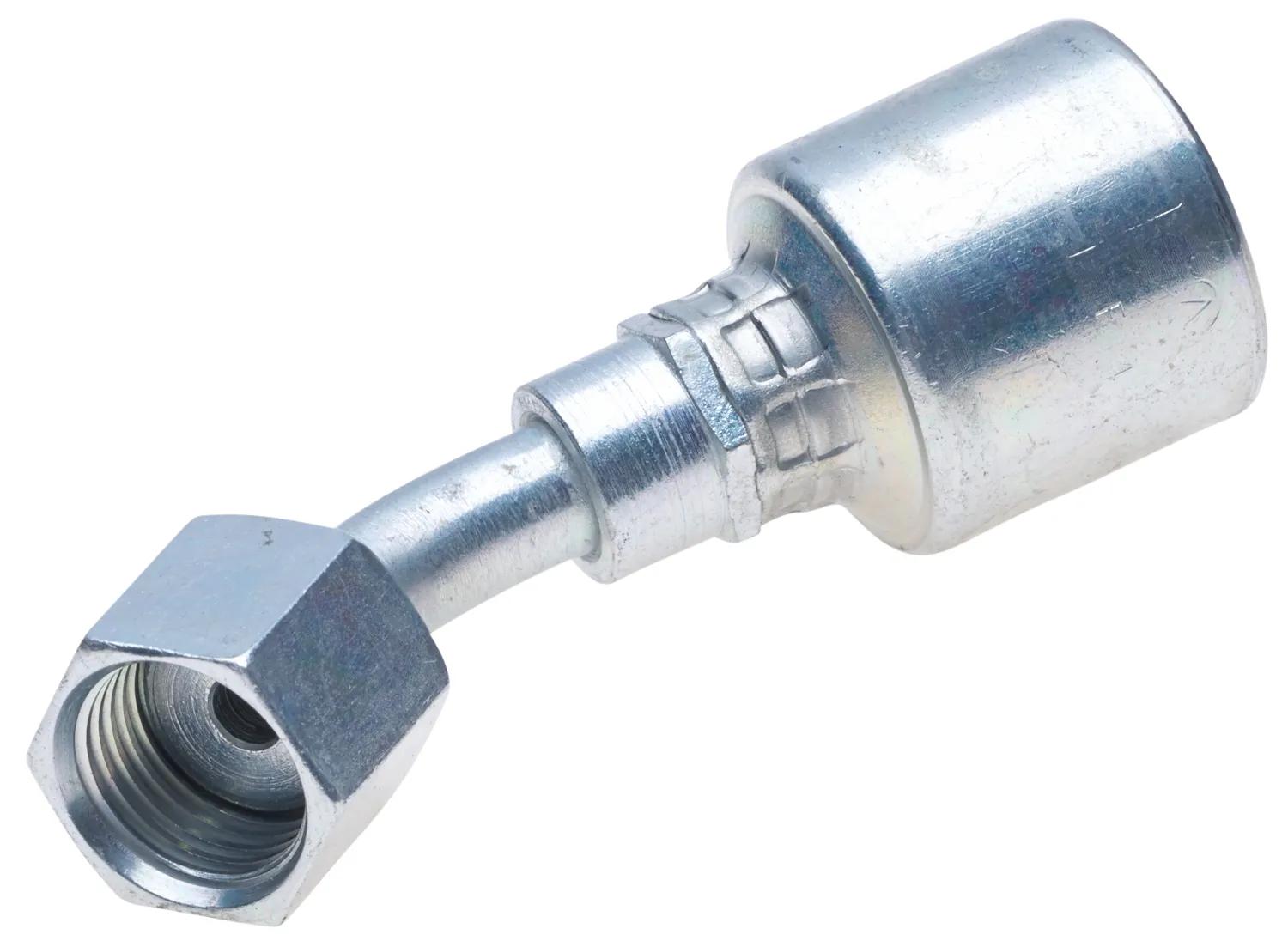

Acc. 16G-16Fforx45
#GATG25235-1616
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- A dépassé le million de cycles d'impulsion lors des tests de conception.
- Joint Torique SAE J1453.
- Les accouplements MegaCrimp établissent une nouvelle norme pour les accouplements hydrauliques. L'insert « C » unique garantit un sertissage concentrique « sans suintement » pour garder l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège d'accouplement fissuré en raison d'un serrage excessif par un travailleur armé. Gates a conçu une solution : la technologie Full-Torque Nut est désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 45 deg |
| Description d'accouplement | MegaCrimp Female Flat-Face O-Ring Swivel - 45 Bent Tube |
| Coupure (po) – C | 3-35/64 po (9,02 cm) |
| Chute (po.) | 15/16 po (2,39 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 16G-16FFORX45S |
| Diamètre intérieur | 1 po (2,54 cm) |
| Longueur | 5-25/32 po (14,68 cm) |
| Note | Joint Torique SAE J1453. |
| Écrou hexagonal (po) – H2 | 1-39/64 po (4,09 cm) |
| N° de pièce d'origine | G25235-1616 |
| Joint torique | Joint Torique à face plate |
| Numéro de produit | 710422265 |
| Type de joint d'étanchéité | Joint Torique |
| Pivot | Oui |
| Filetage | 1-7/16 po-12 |
| Type | Raccord pivotant à joint torique à face plate femelle MegaCrimp - Tube coudé à 45 degrés |
Interchanges et pièces équivalentes:
| 147101616 |
| GYH14710-1616 |
| 1AA16FRA16 |
| 1GA16FRA16 |
| FJ9892-1616S |
| G25235-1616 |
| 710422265 |
