Acc. 4G-4Fsx
#GATG25200-0404
Sommaire du produit

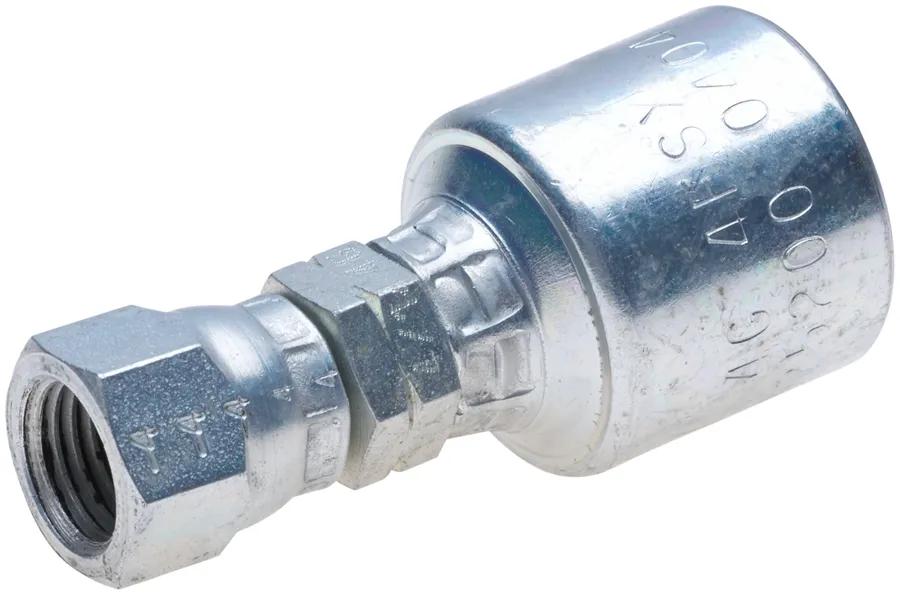

Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Female SAE 45 Flare Swivel |
| Coupure (po) – C | 1-7/32 po (3,1 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 4G-4FSX |
| Diamètre intérieur | 1/4 po (0,64 cm) |
| Longueur | 2-15/64 po (5,66 cm) |
| Écrou hexagonal (po) – H2 | 1/64 po (0,05 cm) |
| Dimension de la clé d'écrou | 9/16 po (1,42 cm) |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Standard |
| Angle d'assise (degré) | 45 deg |
| Tige hexagonale (po) | 1/2 po (1,27 cm) |
| Pivot | Oui |
| Type | Raccord pivotant évasé SAE 45 femelle MegaCrimp |
Interchanges et pièces équivalentes:
| 1AA4FS4 |
| G25200-0404 |
| 710011885 |
