Acc. 8G-12Fforx90S
#GATG25239-0812
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 90 deg |

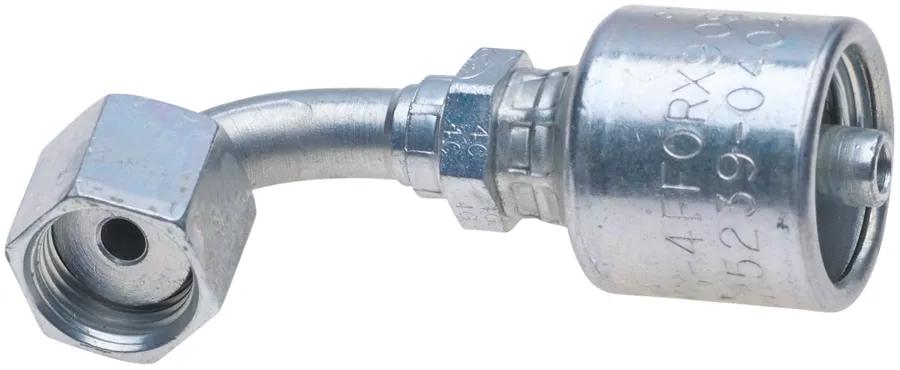

| Description d'accouplement | MegaCrimp Female Flat-Face O-Ring Swivel - 90 Bent Tube |
| Coupure (po) – C | 2-9/16 po (6,5 cm) |
| Chute (po.) | 1-57/64 po (4,8 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 8G-12FFORX90S |
| Diamètre intérieur | 1/2 po (1,27 cm) |
| Longueur | 4-3/64 po (10,29 cm) |
| Écrou hexagonal (po) – H2 | 1-27/64 po (3,61 cm) |
| Joint torique | Joint Torique à face plate |
| Type de joint d'étanchéité | Joint Torique |
| Pivot | Oui |
| Filetage | 1-3/16 po-12 |
| Type | Raccord pivotant à joint torique à face plate femelle MegaCrimp - Tube coudé à 90 degrés |
Interchanges et pièces équivalentes:
| G25239-0812 |
| 710424475 |
