Acc. 8Gs-10Fjx90M
#GATG20180-0810
Sommaire du produit
Gates GlobalSpiral No-Skive Coupling Design Provides Superior Performance for Extremely High-Pressure, High-Impulse Spiral-Wire Hydraulic Hose Applications.
Caractéristiques et avantages
- Couverture maximale des applications : les accouplements Globalspiral sont disponibles dans plus de 80 configurations de filetage, donc trouver le bon ajustement pour votre assemblage n'a jamais été aussi simple.
- En éloignant la virole de l'extrémité du tuyau, il est plus facile de voir quand la tige est entièrement et solidement insérée dans le tuyau.
- La conception en deux pièces réduit potentiellement les stocks de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux en fil spiralé.
- La conception innovante en deux pièces sans ski permet des assemblages rapides et sur mesure.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- La configuration GlobalSpiral en deux parties réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Les couplages GlobalSpiral ont dépassé le million de cycles d'impulsion à +250 degrés. F (+121 degrés C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Remarque : accouplements MGS à utiliser uniquement avec le sertisseur MC4-20.
- Revêtement avec placage TuffCoat – Plus de cinq fois meilleure résistance à la corrosion que la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications

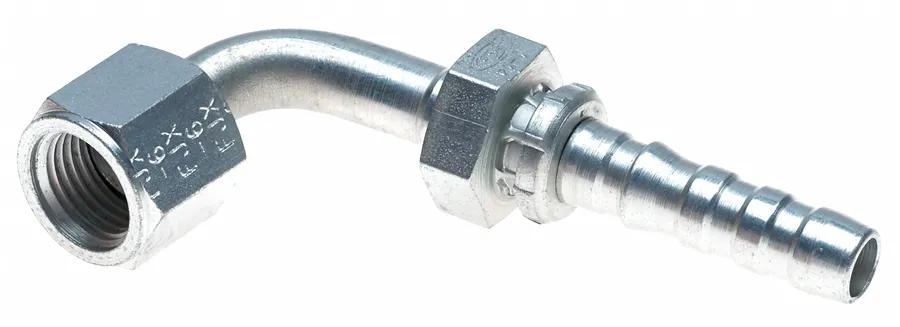

| Coupling Description | GlobalSpiral Female JIC 37 Flare Swivel - 90 Bent Tube |
| Cut Off (in) – C | 2-1/64 in (5.13 cm) |
| Drop (in.) | 1-27/32 in (4.67 cm) |
| Hose Recommendation | All Gates MegaSys Four and Six-Spiral Wire Hydraulic Hose Up to 8000 psi |
| Industrial Description | 8GS-10FJX90M |
| Inside Diameter | 1/2 in (1.27 cm) |
| Length | 3-1/2 in (8.89 cm) |
| Nut Hex (in) – H2 | 3/64 in (0.13 cm) |
| Dimension de la clé d'écrou | 1-1/16 in (2.69 cm) |
| Type | GlobalSpiral Female JIC 37 Flare Swivel - 90 deg Bent Tube |
Interchanges et pièces équivalentes:
| G20180-0810 |
| 734728165 |
