Acc. 8Gs-12Mp
#GATG20100-0812
Sommaire du produit

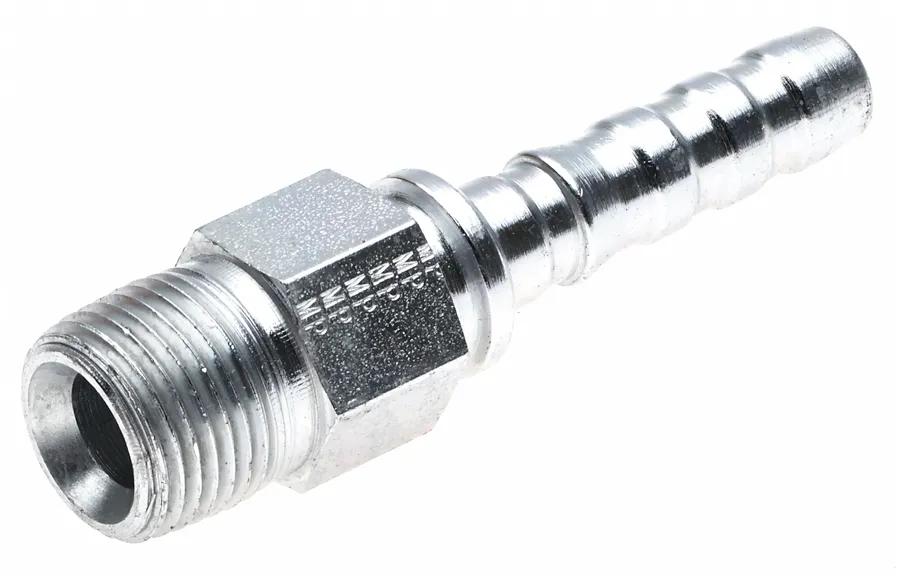

Gates GlobalSpiral No-Skive Coupling Design Provides Superior Performance for Extremely High-Pressure, High-Impulse Spiral-Wire Hydraulic Hose Applications.
Caractéristiques et avantages
- Couverture maximale des applications : les accouplements Globalspiral sont disponibles dans plus de 80 configurations de filetage, donc trouver le bon ajustement pour votre assemblage n'a jamais été aussi simple.
- En éloignant la virole de l'extrémité du tuyau, il est plus facile de voir quand la tige est entièrement et solidement insérée dans le tuyau.
- La conception en deux pièces réduit potentiellement les stocks de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux en fil spiralé.
- La conception innovante en deux pièces sans ski permet des assemblages rapides et sur mesure.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- La configuration GlobalSpiral en deux parties réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Les couplages GlobalSpiral ont dépassé le million de cycles d'impulsion à +250 degrés. F (+121 degrés C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Remarque : accouplements MGS à utiliser uniquement avec le sertisseur MC4-20.
- Revêtement avec placage TuffCoat – Plus de cinq fois meilleure résistance à la corrosion que la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Coupling Description | GlobalSpiral Male Pipe (NPTF - 30 Cone Seat) |
| Cut Off (in) – C | 1-9/16 in (3.96 cm) |
| Recommandations pour le tuyau | All Gates MegaSys Four and Six-Spiral Wire Hydraulic Hose Up to 8000 psi |
| Description industrielle | 8GS-12MP |
| Diamètre intérieur | 1/2 in (1.27 cm) |
| Longueur | 3-1/32 in (7.7 cm) |
| Tige hexagonale (po) | 1-1/16 in (2.69 cm) |
| Type | GlobalSpiral Male Pipe (NPTF - 30 deg Cone Seat) |
Interchanges et pièces équivalentes:
| 28615-0812 |
| 286150812 |
| GYH28615-0812 |
| 1BA12MP8 |
| G20100-0812 |
| 734720265 |
