CUP
#TIMJM511910
Product Overview
Timken manufactures ball bearings, cylindrical roller bearings, and tapered roller bearings, and all feature premium design, enhanced surface finishes, and are manufactured using quality materials to ensure longer bearing life and excellent antifriction properties.
Features & Benefits

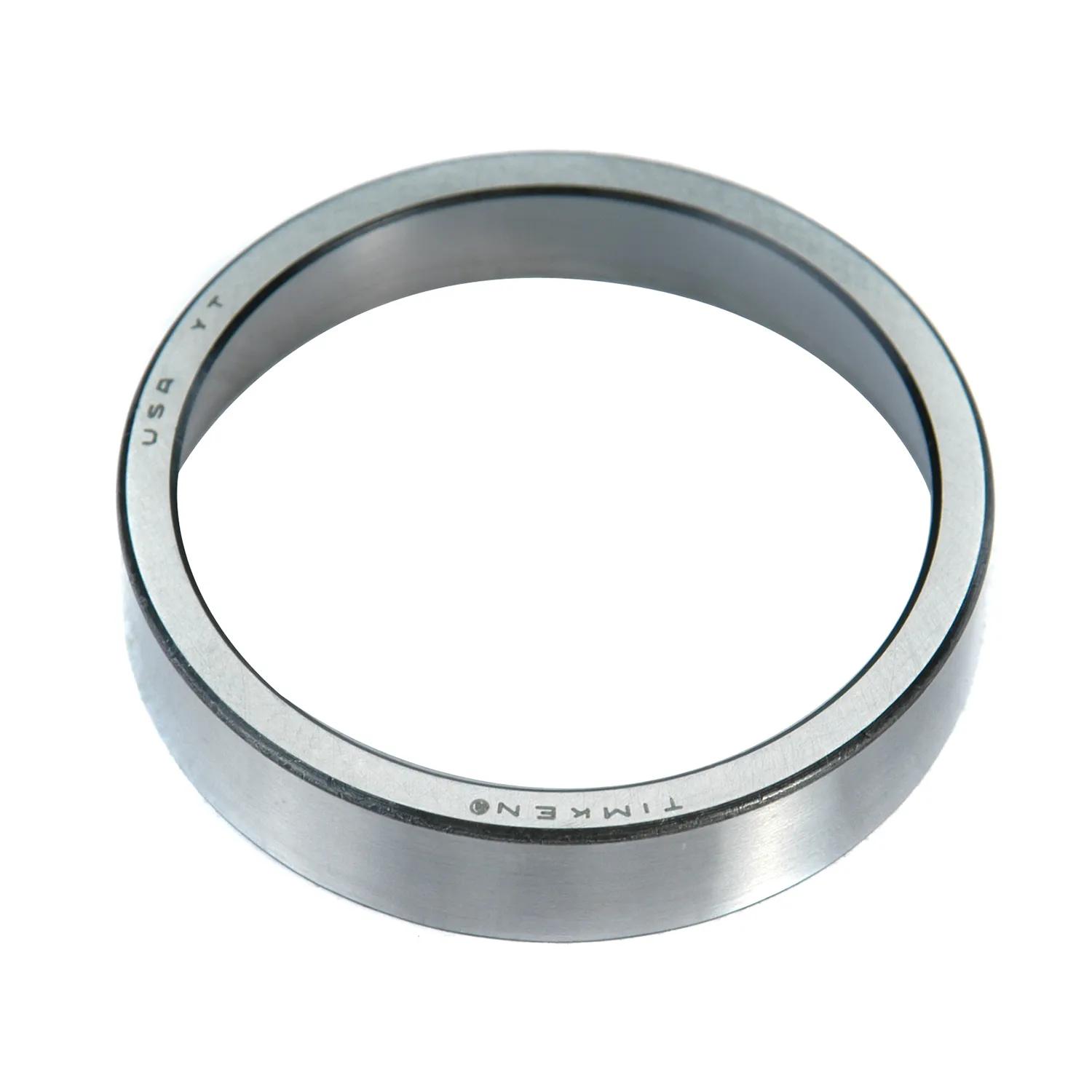

- Single cup (outer ring) for connecting to cones (inner ring assemblies, sold separately) to form a complete single tapered roller bearing
- Supports both radial and axial loads between a rotating and non-rotating member
- Operating temperatures range from -54 to 120 degrees C (-65 to 250 degrees F)
- High alloy steel for durability and heat tolerance
- Open configuration for lubrication applied in place
Specifications
| Poids de roulement | 1.1 Kg (2.4 lb) |
| Largeur d'appui (T) | 28.000 mm (1.1024 in) |
| Ennuyé) | 65.000 mm (2.5591 in) |
| Jeu face arrière cage-cône (Aa) | 0.3 mm (0.01 in) |
| Jeu cage-cône face avant (Ab) | 0.8 mm (0.03 in) |
| Type de cage | Stamped Steel |
| Rayon de la face arrière du cône "à dégager" (R) | 3.050 mm (0.12 in) |
| Diamètre de la face arrière du cône (db) | 80.01 mm (3.15 in) |
| Diamètre du support de la face avant du cône (da) | 73.91 mm (2.91 in) |
| Numéro de pièce du cône | JM511945 |
| Largeur du cône (B) | 30.000 mm (1.1811 in) |
| Diamètre de la face arrière de la coupelle (Db) | 99.06 mm (3.90 in) |
| Rayon de la face arrière de la coupelle "" à dégager "" (r) | 2.54 mm (0.1 in) |
| Diamètre extérieur de la tasse (D) | 110.000 mm (4.3307 in) |
| Diamètre du dos de la face avant de la tasse (Da) | 105.40 mm (4.15 in) |
| Largeur de bonnet (C) | 22.500 mm (0.8858 in) |
| Unités de conception | Metric |
| Note radiale dynamique (1 million de tours) (C1) | 167000 N (37600 lbf) |
| Note radiale dynamique (90 millions de tours) (C90) | 43300 N (9740 lbf) |
| Taux de poussée dynamique (90 millions de tours) (Ca90) | 29800 N (6700 lbf) |
| Emplacement central effectif (a) | -3.3 mm (-0.13 in) |
| Facteur (K) | 1.45 |
| Facteur de génération de chaleur (extrémité du rouleau à nervures) (G2) | 23.6 |
| Facteur de génération de chaleur (Roller-Raceway) (G1 ) | 76.3 |
| Facteur géométrique (Cg) | 0.11 |
| Facteur ISO (e) | 0.4 |
| Facteur ISO (Y) | 1.49 |
| Séries | M511900 |
| Static Radial Rating (C0) | 195000 N (43900 lbf) |
Interchanges & Equivalent parts:
| JM511910 |
| JM511946 |
