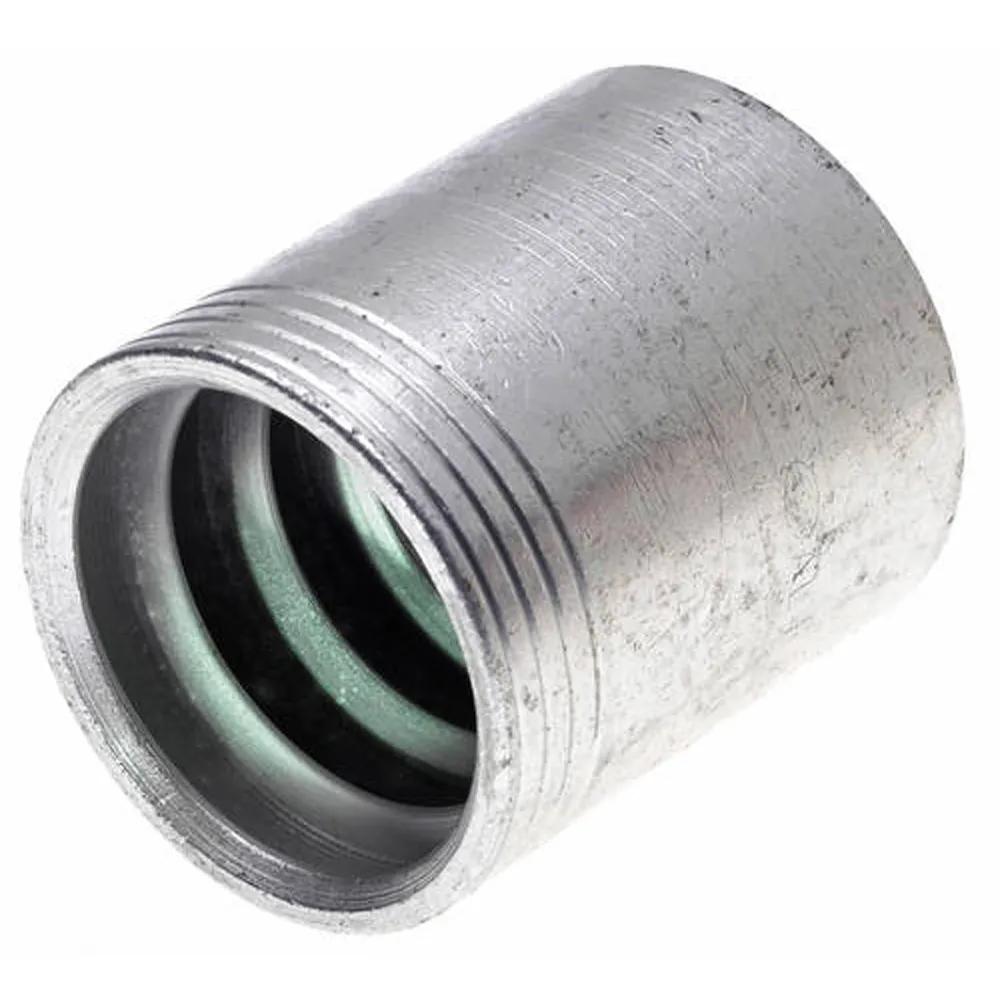

Embout Gates GlobalSpiral GS pour tuyau à 4 spirales, Acier, 12GS1F-4
Sommaire du produit
Les raccords Gates® GlobalSpiral™ offrent des performances supérieures pour les applications de tuyaux hydrauliques à fil spiralé à très haute pression et à impulsion élevée. La conception innovante en deux pièces, sans dénudage, permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique. Couverture d'application maximale - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche de l'ajustement parfait pour votre assemblage. Les extrémités filetées GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtues d'un placage TuffCoat™, offrant une résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.Raccord GlobalSpiral, Acier, Taille de connexion 2 de 0,752 po, Type de connexion 1 Embout GS, Type de connexion 2 Tuyau, Pression de service de 6000 psi, Longueur de 2 po
Caractéristiques et avantages
- Couverture d'application maximale - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver l'ajustement parfait pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces, sans dénudage.
- La conception unique de sertissage « mord-le-fil » permet une meilleure rétention du raccord et une prévention du débranchement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Réduit l'inventaire des pièces de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux à fil spiralé.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS à utiliser uniquement avec la sertisseuse MC4-20.
- Revêtu d'un placage TuffCoat - Résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral peuvent supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | Embout GlobalSpiral GS pour tuyau à 4 spirales |
| Recommandations pour le tuyau | Tous les tuyaux hydrauliques Gates MegaSys à fil spiralé à quatre et six spirales jusqu'à 8000 psi |
| Description industrielle | 12GS1F-4 |
| Longueur | 2 po |
| Matériel | Acier |
| N° de pièce d'origine | G20995-0412 |
| Numéro de produit | 734703135 |
| Type de filetage | Embout spiralé Global avec placage TuffCoat |
| Type | Embout GlobalSpiral GS pour tuyau à 4 spirales |
| CUP | 072053237498 |
| Largeur | 1-51/64 po |
| Dimension de la connexion 1 | 3/4 in |
| Dimension de la connexion 2 | 0.752 in |
| Type de connexion 1 | GS Ferrule |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 lb/po² |
| Standards | SAE ASTMB117 |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0,4 lb (0,18 kg) |
Interchanges et pièces équivalentes:
| G20995412 |
| G209950412 |
| G20995-0412 |
| 734703135 |
