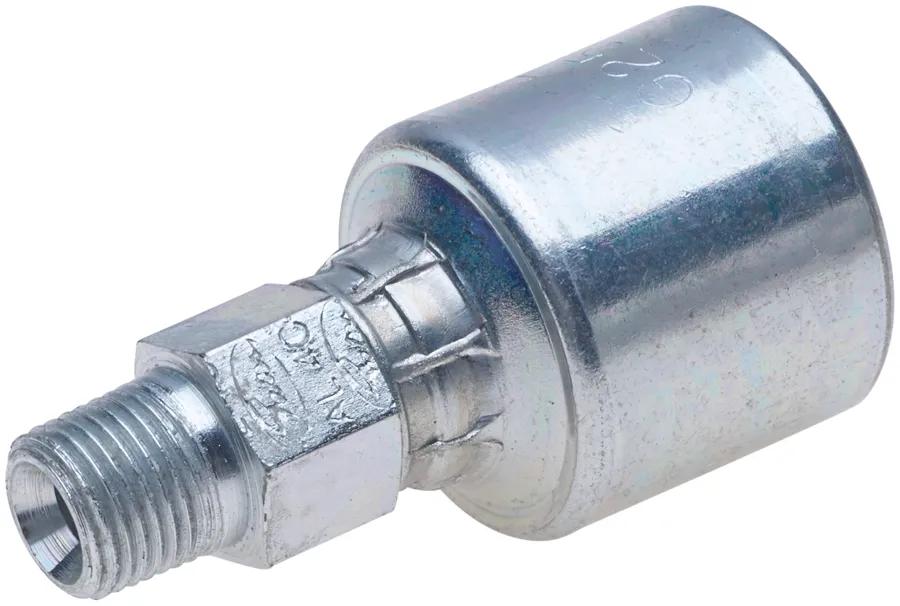

Gates MegaCrimp Raccord mâle pour tuyau, 1/2-14 x 1/2 po, siège conique NPTF 30°, 8G-8MP
Sommaire du produit
Les raccords Gates MegaCrimp sont conçus pour être utilisés avec les tuyaux hydrauliques tressés Gates afin de créer un assemblage robuste et étanche. Le raccord pré-assemblé est doté d'un insert en « C » breveté fixé à la ferrule, ce qui assure une répartition uniforme des forces de sertissage pour former un joint concentrique et étanche. Cet insert permet la compatibilité avec diverses constructions de tuyaux et épaisseurs de paroi, simplifiant ainsi la gestion des stocks. Les raccords MegaCrimp sont des raccords entièrement qualifiés EN-performance et ont été testés selon les normes les plus strictes de l'industrie, y compris plus d'un million de cycles d'impulsion.Raccord MegaCrimp, taille de connexion 1 : 1/2-14, taille de connexion 2 : 1/2 po, type de connexion 1 : tuyau mâle, type de connexion 2 : siège conique NPTF 30 degrés, longueur : 2,87 po.
Caractéristiques et avantages
- Cette conception assure une répartition uniforme des forces de sertissage pour former un joint concentrique et étanche.
- Sertissage robuste qui mord le fil. Profil bas. Insertion complète de la tige. Sertissage sur toute la longueur. Testé jusqu'à 600 000 cycles d'impulsion, un standard de l'industrie.
- Simplifie la gestion des stocks. Revêtement TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une seule taille de raccord MegaCrimp peut s'adapter à diverses conduites hydrauliques tressées à 1 ou 2 fils de différentes constructions et épaisseurs de paroi, ce qui simplifie les exigences d'inventaire, aide à réduire les coûts et simplifie la sélection des raccords.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège de raccord fissuré en raison d'un serrage excessif par un travailleur trop zélé; Gates® a conçu une solution – la technologie d'écrou à couple complet (full-torque Nut™) maintenant disponible sur les raccords Gates® MegaCrimp™ et GlobalSpiral™.
- Les raccords MegaCrimp établissent une nouvelle norme pour les raccords hydrauliques; l'insert unique en « C » assure un sertissage concentrique « sans suintement » pour maintenir l'équipement et l'environnement propres.
- A dépassé un million de cycles d'impulsion lors des tests de conception.
Spécifications
| Longueur | 2-7/8 po |
| Matériel | Acier |
| N° de pièce d'origine | G25100-0808 |
| Type | Raccord mâle MegaCrimp (NPTF - siège conique 30 degrés) |
| Dimension de la connexion 1 | 1/2-14 |
| Dimension de la connexion 2 | 1/2 in |
| Type de connexion 1 | Male Pipe |
| Type de connexion 2 | NPTF 30 deg Cone Seat |
| Standards | EN-performance |
| Catégorie de produit | Raccord MegaCrimp |
| Poids | 0,27 lb (0,12 kg) |
Interchanges et pièces équivalentes:
| 146150808 |
| 32615-0808 |
| 326150808 |
| B2NPM0808 |
| GYHB2-NPM-0808 |
| GYH32615-0808 |
| GYH14615-0808 |
| B2-NPM-0808 |
| 08U108 |
| 1014388 |
| G251000808 |
| SC6258D |
| 1AA8MP8 |
| 1GA8MP8 |
| FJ9121-0808S |
| G25100-0808 |
| 710000115 |
