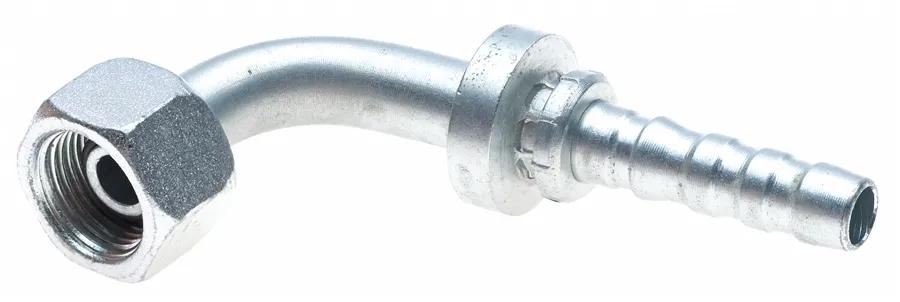

Gates Raccord GlobalSpiral, 90 deg, acier, taille de raccordement 1 de 0,752 po, taille de raccordement 2 de 3/4-14, longueur de 4,9 po
Sommaire du produit
Les raccords GlobalSpiral sont spécialement conçus pour offrir une performance supérieure sans dénudage pour les applications de boyaux hydrauliques à fil spiralé à très haute pression et à haute impulsion. Ils peuvent être utilisés avec tous les boyaux Gates® MegaSys à fil à quatre et six spires jusqu'à 6000 psi. Lorsqu'ils sont utilisés avec des embouts pour boyau à 2 tresses, les raccords GlobalSpiral peuvent également être sertis sur les boyaux à tresse métallique Gates®. La conception novatrice en deux pièces réduit le temps d'assemblage, la main-d'œuvre, les erreurs de fabrication et la contamination du système de puissance hydraulique. Les raccords présentent des chutes S, M et L conformément à la version finale de la norme internationale ISO 12151-S.
Caractéristiques et avantages
- La conception novatrice en deux pièces et sans dénudage permet des assemblages rapides et sur mesure, réduit les stocks jusqu'à 30 % et diminue considérablement le temps d'assemblage, la main-d'œuvre, les erreurs de fabrication et la contamination du système de puissance hydraulique.
- La conception unique de sertissage à morsure du fil permet une meilleure rétention du raccord et prévient l'expulsion.
- En retirant l'embout de l'extrémité du boyau, il est plus facile de voir si la tige est insérée complètement et de manière sécuritaire dans le boyau.
- Disponible dans plus de 80 configurations de filetage pour une couverture d'applications maximale.
Spécifications
| Description d'accouplement | Raccord GlobalSpiral femelle pivotant à joint torique, tuyau parallèle norme britannique - Tube coudé à 90 deg |
| Coupure (po) – C | 2-27/32 po |
| Recommandations pour le tuyau | Tous les boyaux hydrauliques à fil à quatre et six spires Gates MegaSys jusqu'à 6000 psi |
| Description industrielle | 12GS-12FBSPORX90M |
| Diamètre intérieur | 3/4 po |
| Longueur | 4-55/64 po |
| Matériel | Acier |
| Écrou hexagonal (po) – H2 | 1-17/64 po |
| Type | 90 deg |
| CUP | 72053438116 |
| Dimension de la connexion 1 | 0,752 po |
| Dimension de la connexion 2 | 3/4-14 |
| Type de connexion 1 | Femelle pivotant à joint torique pour tuyau parallèle norme britannique |
| Type de connexion 2 | Tube |
| Quantité | 1 |
| Poids | 0,82 lb |
Interchanges et pièces équivalentes:
| G20832-1212 |
| 734794015 |
