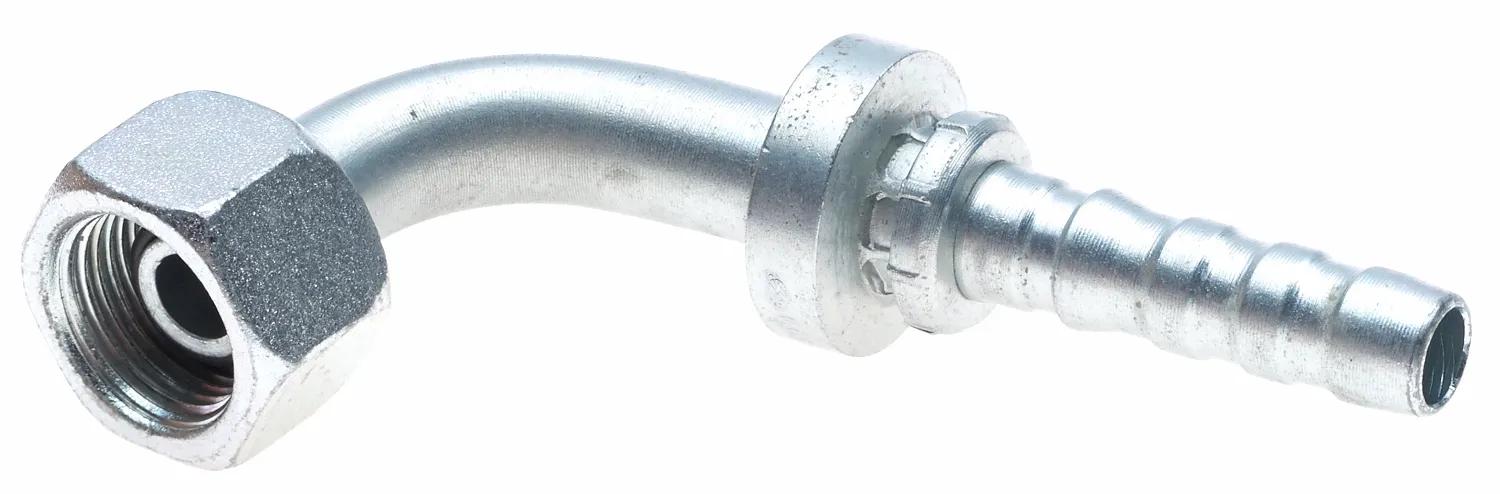

Gates Raccord GlobalSpiral, 90°, acier, taille de raccord 1 de 0,5 po, taille de raccord 2 de 1/2-14, femelle British Standard Parallel Pipe à joint torique pivotant, tube
#GATG20832-0808
Sommaire du produit
Les raccords GlobalSpiral sont spécialement conçus pour offrir une performance supérieure dans les applications de boyaux hydrauliques à fil spiralé pour pressions et impulsions extrêmes. Ils peuvent être utilisés avec tous les boyaux à quatre et six fils spiralés MegaSys de Gates® jusqu'à 6 000 psi. Lorsqu'ils sont utilisés avec des ferrules à 2 fils, les raccords GlobalSpiral peuvent également être sertis sur des boyaux à tresse métallique Gates®. La conception novatrice en deux pièces sans dénudage réduit le temps d'assemblage, la main-d'œuvre, les erreurs de fabrication et la contamination du système de puissance hydraulique.
Caractéristiques et avantages
- La conception de sertissage unique à morsure sur le fil permet une meilleure rétention du raccord et prévient l'expulsion.
- La conception novatrice en deux pièces sans dénudage réduit considérablement les risques d'erreur d'assemblage et élimine le processus de dénudage, ce qui diminue radicalement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance hydraulique.
- Doté d'un placage TuffCoat écologique, offrant une résistance à la corrosion 347 % supérieure à la norme SAE ASTMB117.
- Disponible dans plus de 80 configurations de filetage pour une couverture maximale des applications.
- Réduit l'inventaire de pièces de 30 % puisqu'une seule tige est nécessaire pour tous les types de boyaux à fil spiralé.
Spécifications
| Description d'accouplement | Raccord GlobalSpiral femelle British Standard Parallel Pipe à joint torique pivotant - Tube coudé à 90° |
| Coupure (po) – C | 1-63/64 po |
| Recommandations pour le tuyau | Tous les boyaux hydrauliques à quatre et six fils spiralés MegaSys de Gates jusqu'à 8 000 psi |
| Description industrielle | 8GS-8FBSPORX90 |
| Diamètre intérieur | 1/2 po |
| Matériel | Acier |
| Note | S, M and L Drops and Hex selon la norme provisoire ISO 12151-6. |
| Écrou hexagonal (po) – H2 | 1-1/16 po |
| N° de pièce d'origine | G20832-0808 |
| Numéro de produit | 734791425 |
| Type | 90° |
| CUP | 72053642254 |
| Dimension de la connexion 1 | 0,5 po |
| Dimension de la connexion 2 | 1/2-14 |
| Type de connexion 1 | Femelle British Standard Parallel Pipe à joint torique pivotant |
| Type de connexion 2 | Tube |
Interchanges et pièces équivalentes:
| G20832-0808 |
| 734791425 |
