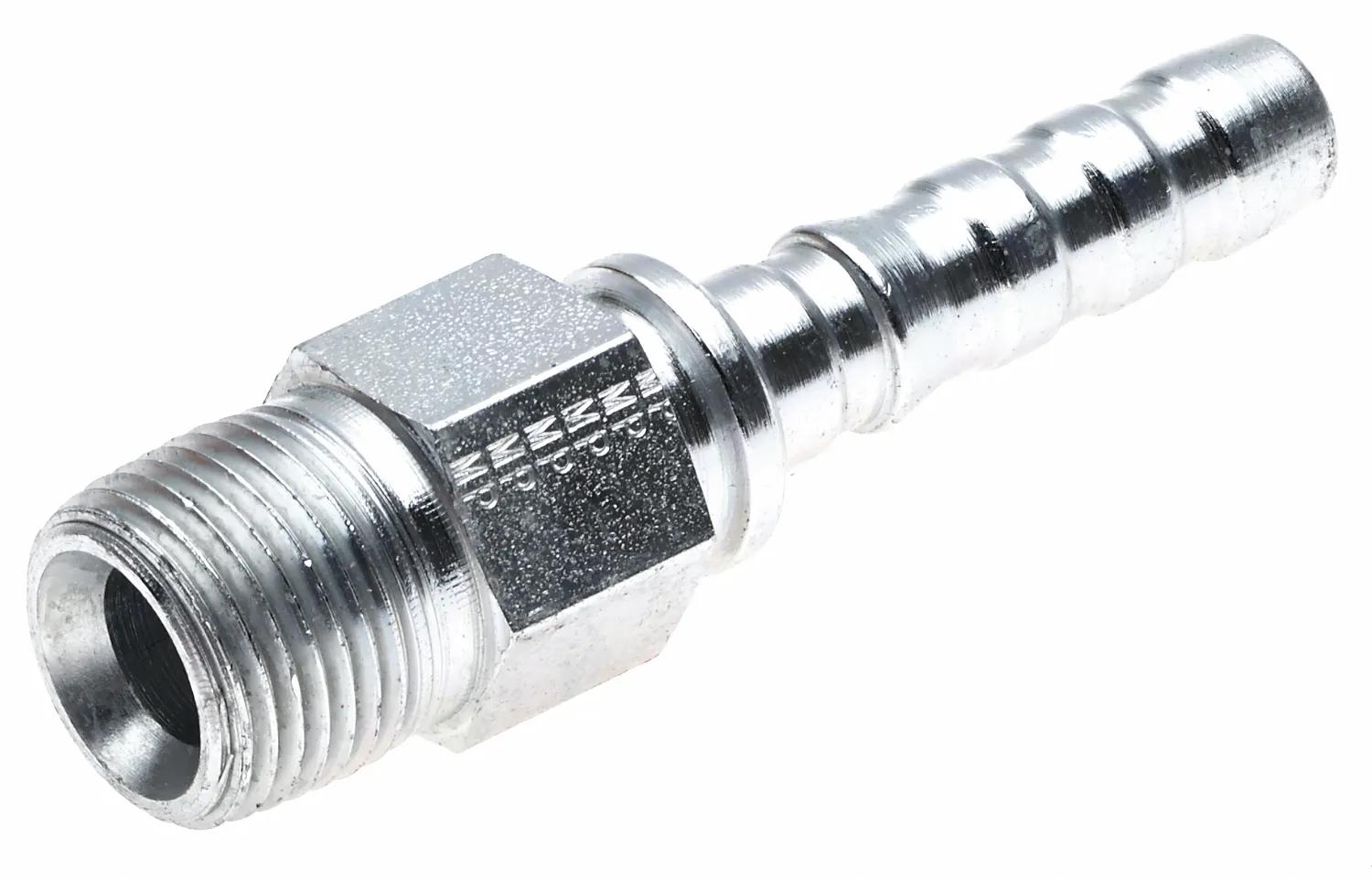

Global Spiral Coupling 8GS-8MP
#GATG20100-0808
Sommaire du produit
Gates GlobalSpiral No-Skive Coupling Design Provides Superior Performance for Extremely High-Pressure, High-Impulse Spiral-Wire Hydraulic Hose Applications.
Caractéristiques et avantages
- Couverture maximale des applications : les accouplements Globalspiral sont disponibles dans plus de 80 configurations de filetage, donc trouver le bon ajustement pour votre assemblage n'a jamais été aussi simple.
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- La configuration GlobalSpiral en deux parties réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Les couplages GlobalSpiral ont dépassé le million de cycles d'impulsion à +250 degrés. F (+121 degrés C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
- Remarque : accouplements MGS à utiliser uniquement avec le sertisseur MC4-20.
- Revêtement avec placage TuffCoat – Plus de cinq fois meilleure résistance à la corrosion que la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | GlobalSpiral Male Pipe (NPTF - 30 Cone Seat) |
| Coupure (po) – C | 1-7/16 po (3,66 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique à quatre et six fils en spirale All Gates MegaSys jusqu'à 8 000 psi |
| Description industrielle | 8GS-8MP |
| Diamètre intérieur | 1/2 po (1,27 cm) |
| Longueur | 2-29/32 po (7,39 cm) |
| N° de pièce d'origine | G20100-0808 |
| Numéro de produit | 734720245 |
| Tige hexagonale (po) | 7/8 po (2,24 cm) |
| Type | Tuyau mâle GlobalSpiral (NPTF - siège conique à 30 degrés) |
Interchanges et pièces équivalentes:
| 286150808 |
| 36615-0808 |
| 366150808 |
| GYH36615-0808 |
| GYH28615-0808 |
| 1BA8MP8 |
| G20100-0808 |
| 734720245 |
