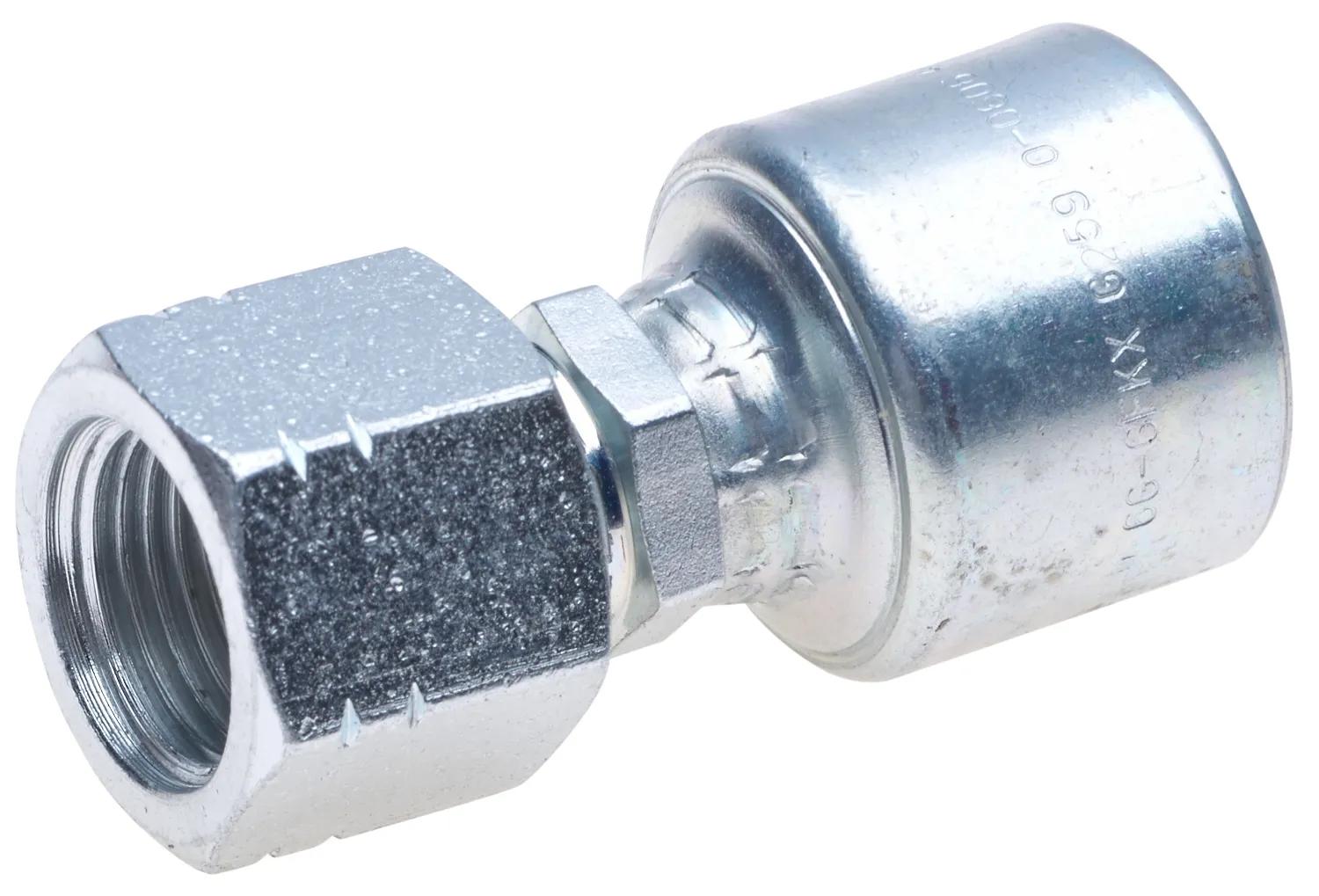

MegaCrimp Coupling 12G-12FKX
#GATG25910-1212
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- A dépassé le million de cycles d'impulsion lors des tests de conception.
- Ces émerillons femelles ont été marqués avec 2 petites encoches sur l'hexagone pour les identifier comme étant du style Komatsu.
- Les accouplements MegaCrimp établissent une nouvelle norme pour les accouplements hydrauliques. L'insert « C » unique garantit un sertissage concentrique « sans suintement » pour garder l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège d'accouplement fissuré en raison d'un serrage excessif par un travailleur armé. Gates a conçu une solution : la technologie Full-Torque Nut est désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Female Komatsu Style Japanese Metric Swivel |
| Coupure (po) – C | 1-15/16 po (4,93 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 12G-12FKX |
| Diamètre intérieur | 3/4 po (1,91 cm) |
| Longueur | 3-61/64 po (10,03 cm) |
| Note | These female swivels have been marked with two small notches on the hex to identify them as the Komatsu style. |
| Écrou hexagonal (po) – H2 | 1-27/64 po (3,61 cm) |
| N° de pièce d'origine | G25910-1212 |
| Numéro de produit | 710003675 |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Standard |
| Angle d'assise (degré) | 30 deg |
| Diamètre intérieur du manchon | 1-3/16 po (3,02 cm) |
| Tige hexagonale (po) | 1-3/16 po (3,02 cm) |
| Pivot | Oui |
| Filetage | M30 x 1,5 |
| Type de filetage | Métrique |
| Type | Raccord pivotant métrique japonais de style Komatsu femelle MegaCrimp |
Interchanges et pièces équivalentes:
| 145451230 |
| GYH14545-1230 |
| 1A12KF12 |
| G25910-1212 |
| 710003675 |
