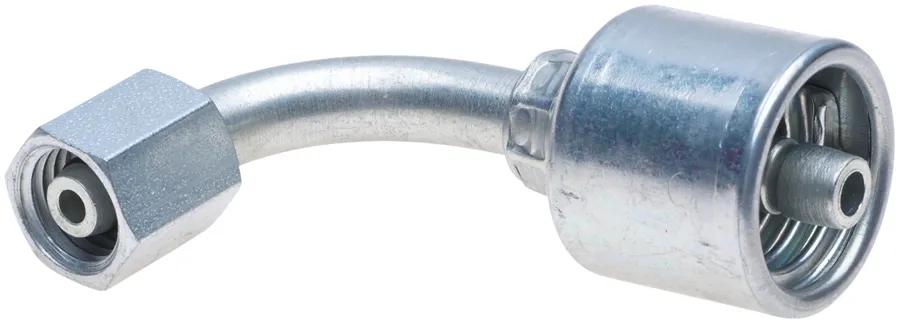

MegaCrimp Coupling 4G-10FDLORX90
#GATG25655-0410
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 90 deg |
| Description d'accouplement | MegaCrimp Female DIN 24 Cone Swivel - Light Series w/ O-Ring - 90 Bent Tube |
| Coupure (po) – C | 1-15/64 po (3,12 cm) |
| Chute (po.) | 1-7/16 po (3,66 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 4G-10FDLORX90 |
| Diamètre intérieur | 1/4 po (0,64 cm) |
| Longueur | 2-5/32 po (5,49 cm) |
| Écrou hexagonal (po) – H2 | 3/4 po (1,91 cm) |
| Joint torique | Sur femelle avec siège à nez inversé |
| Type de joint d'étanchéité | Mated Angle w/O-Ring |
| Angle d'assise (degré) | 24 deg |
| Pivot | Oui |
| Terminaison | DIN |
| Filetage | M16 x 1,5 |
| Type | Raccord pivotant conique femelle DIN 24 MegaCrimp - Série légère avec joint torique - Tube coudé à 90 degrés |
Interchanges et pièces équivalentes:
| 142500416 |
| GYHB2-DLFX90-0416 |
| GYH14250-0416 |
| B2DLFX900416 |
| B2-DLFX90-0416 |
| G25655-0410 |
| 710095865 |
