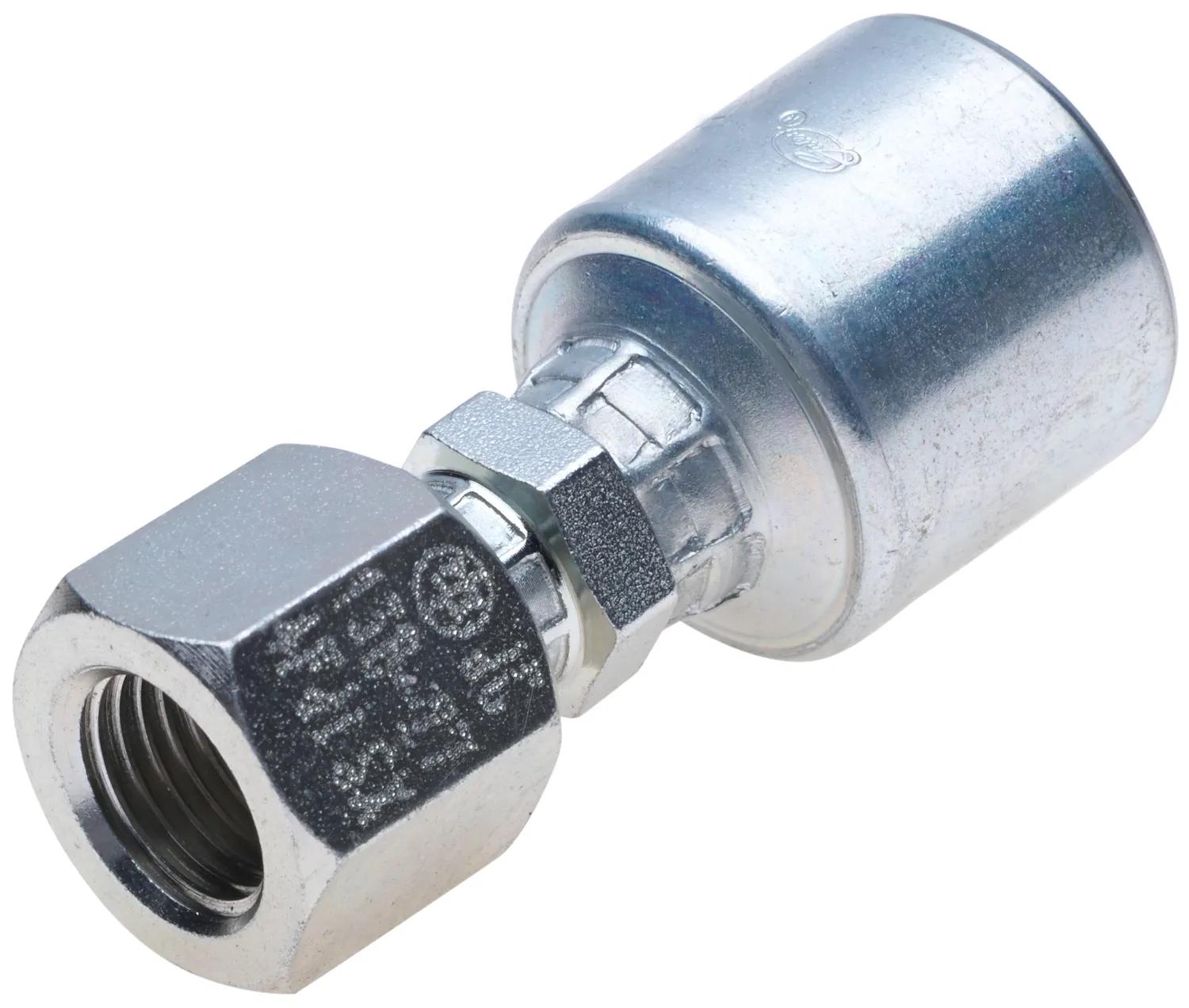

MegaCrimp Coupling 6G-6FJISX
#GATG25930-0606
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- A dépassé le million de cycles d'impulsion lors des tests de conception.
- Les accouplements MegaCrimp établissent une nouvelle norme pour les accouplements hydrauliques. L'insert « C » unique garantit un sertissage concentrique « sans suintement » pour garder l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège d'accouplement fissuré en raison d'un serrage excessif par un travailleur armé. Gates a conçu une solution : la technologie Full-Torque Nut est désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Female Japanese Industrial Standard Swivel |
| Coupure (po) – C | 1-23/64 po (3,45 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 6G-6FJISX |
| Diamètre intérieur | 3/8 po (0,97 cm) |
| Longueur | 2-29/64 po (6,22 cm) |
| Écrou hexagonal (po) – H2 | 55/64 po (2,18 cm) |
| N° de pièce d'origine | G25930-0606 |
| Numéro de produit | 710003325 |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Standard |
| Angle d'assise (degré) | 30 deg |
| Diamètre intérieur du manchon | 43/64 po (1,7 cm) |
| Tige hexagonale (po) | 43/64 po (1,7 cm) |
| Pivot | Oui |
| Type de filetage | Standard |
| Type | Raccord pivotant standard industriel japonais femelle MegaCrimp |
Interchanges et pièces équivalentes:
| 145200606 |
| 14520-0606 |
| GYH14520-0606 |
| 1A6JF6 |
| FJ7905-0606S |
| G25930-0606 |
| 710003325 |
