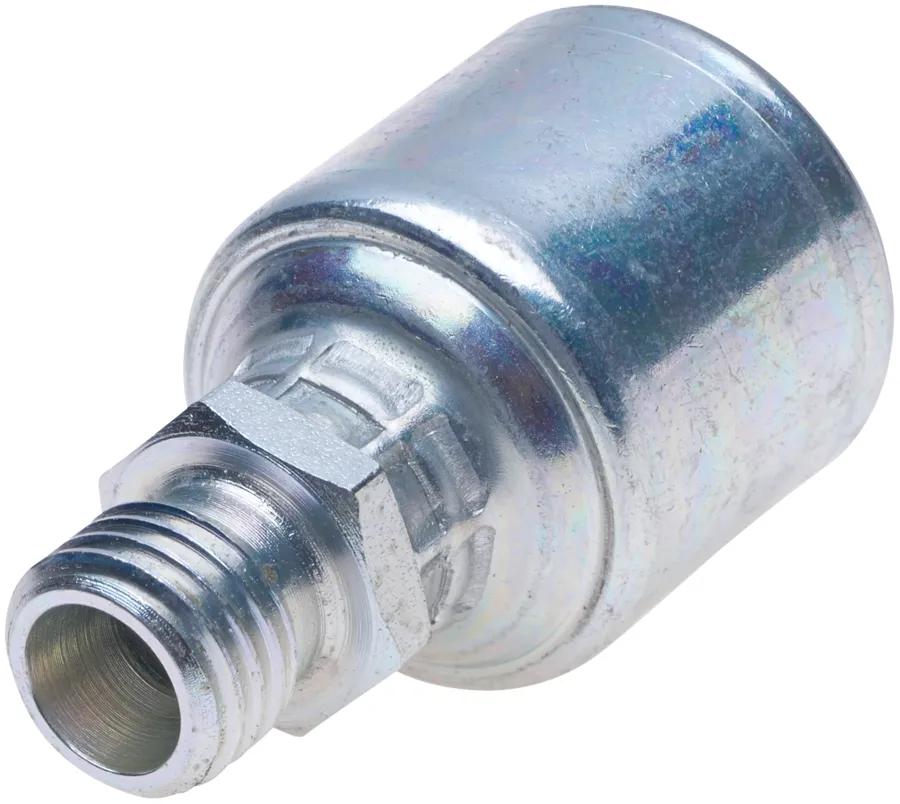

MegaCrimp® Couplings
#GATG25615-0610
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Male DIN 24 Cone - Light Series |
| Coupure (po) – C | 31/32 po (2,46 cm) |
| Type de raccords | Mâle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 6G-10MDL |
| Diamètre intérieur | 3/8 po (0,97 cm) |
| Longueur | 2-1/16 po (5,23 cm) |
| Joint torique | Sur femelle avec siège à nez inversé |
| Type de joint d'étanchéité | Mated Angle w/O-Ring |
| Angle d'assise (degré) | 24 deg |
| Diamètre intérieur du manchon | 43/64 po (1,7 cm) |
| Tige hexagonale (po) | 43/64 po (1,7 cm) |
| Pivot | Non |
| Terminaison | DIN |
| Filetage | M16 x 1,5 |
| Type | Cône mâle MegaCrimp DIN 24 - Série légère |
Interchanges et pièces équivalentes:
| 1A8DK6 |
| G25615-0610 |
| 142550616 |
| GYH14255-0616 |
| 710028465 |
