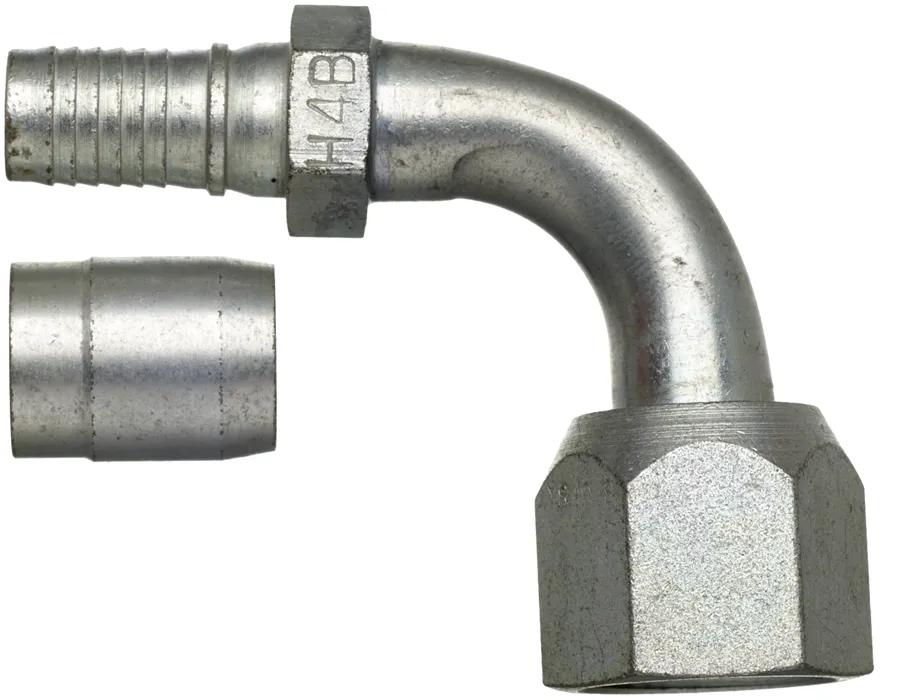

Raccord 10C14-10Fsx90
#GATG40205-1010
Sommaire du produit
Gates C14 Couplings Are For Use w/ Gates C14 PTFE Hose Only.
Caractéristiques et avantages
- Disponible dans les terminaisons courantes telles que NPTF, SAE et JIC.
- Offert en 14 configurations différentes, allant de la taille -4 à -16.
Spécifications
| Description d'accouplement | C14 Female SAE 45 Flare Swivel - 90 Bent Tube - Steel |
| Coupure (po) – C | 1-13/16 po (4,6 cm) |
| Chute (po.) | 1-1/2 po (3,81 cm) |
| Recommandations pour le tuyau | GatesC14 et C14CT |
| Description industrielle | 10C14-10FSX90 |
| Diamètre intérieur | 1/2 po (1,27 cm) |
| Longueur | 2-15/32 po (6,27 cm) |
| Écrou hexagonal (po) – H2 | 3/64 po (0,13 cm) |
| Dimension de la clé d'écrou | 1-1/16 po (2,69 cm) |
| Type | Raccord pivotant évasé femelle C14 SAE 45 - Tube coudé à 90 degrés - Acier |
Interchanges et pièces équivalentes:
| G40205-1010 |
| 775320295 |
