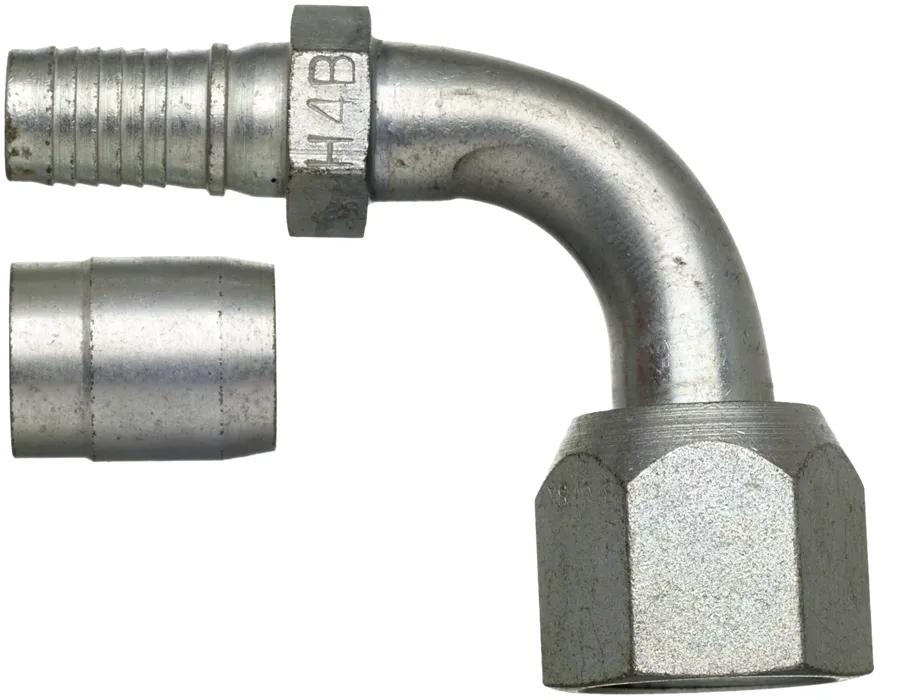

Raccord 12C14-12Fsx90
#GATG40205-1212
Sommaire du produit
Gates C14 Couplings Are For Use w/ Gates C14 PTFE Hose Only.
Caractéristiques et avantages
- Disponible dans les terminaisons courantes telles que NPTF, SAE et JIC.
- Offert en 14 configurations différentes, allant de la taille -4 à -16.
Spécifications
| Description d'accouplement | C14 Female SAE 45 Flare Swivel - 90 Bent Tube - Steel |
| Coupure (po) – C | 3-7/64 po (7,9 cm) |
| Chute (po.) | 2 po (5,08 cm) |
| Recommandations pour le tuyau | GatesC14 et C14CT |
| Description industrielle | 12C14-12FSX90 |
| Diamètre intérieur | 5/8 po (1,6 cm) |
| Longueur | 3-7/8 po (9,86 cm) |
| Écrou hexagonal (po) – H2 | 3/64 po (0,13 cm) |
| Dimension de la clé d'écrou | 1-1/4 po (3,18 cm) |
| Filetage | 1-1/16 po-14 |
| Type | Raccord pivotant évasé femelle C14 SAE 45 - Tube coudé à 90 degrés - Acier |
Interchanges et pièces équivalentes:
| G40205-1212 |
| 775320665 |
