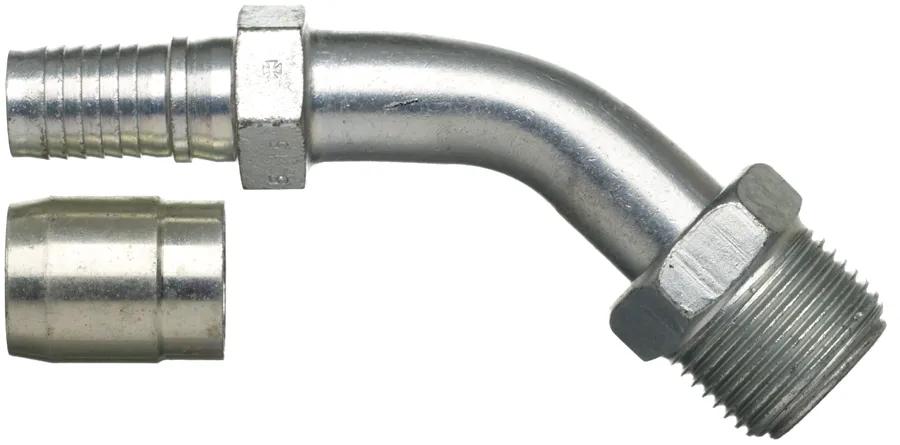

Raccord 12C14-12Mix45
#GATG40502-1212
Sommaire du produit
Gates C14 Couplings Are For Use w/ Gates C14 PTFE Hose Only.
Caractéristiques et avantages
- Disponible dans les terminaisons courantes telles que NPTF, SAE et JIC.
- Offert en 14 configurations différentes, allant de la taille -4 à -16.
Spécifications
| Description d'accouplement | C14 SAE Male Inverted Swivel - 45 Bent Tube - Steel |
| Coupure (po) – C | 3-51/64 po (9,65 cm) |
| Chute (po.) | 1-17/32 po (3,89 cm) |
| Recommandations pour le tuyau | GatesC14 et C14CT |
| Description industrielle | 12C14-12MIX45 |
| Diamètre intérieur | 5/8 po (1,6 cm) |
| Longueur | 4-9/16 po (11,58 cm) |
| Écrou hexagonal (po) – H2 | 3/64 po (0,13 cm) |
| Dimension de la clé d'écrou | 1-1/16 po (2,69 cm) |
| Tige hexagonale (po) | 7/8 po (2,24 cm) |
| Filetage | 1-3/16 po-16 |
| Type | Raccord pivotant inversé mâle C14 SAE - Tube coudé à 45 degrés - Acier |
Interchanges et pièces équivalentes:
| G40502-1212 |
| 775320705 |
