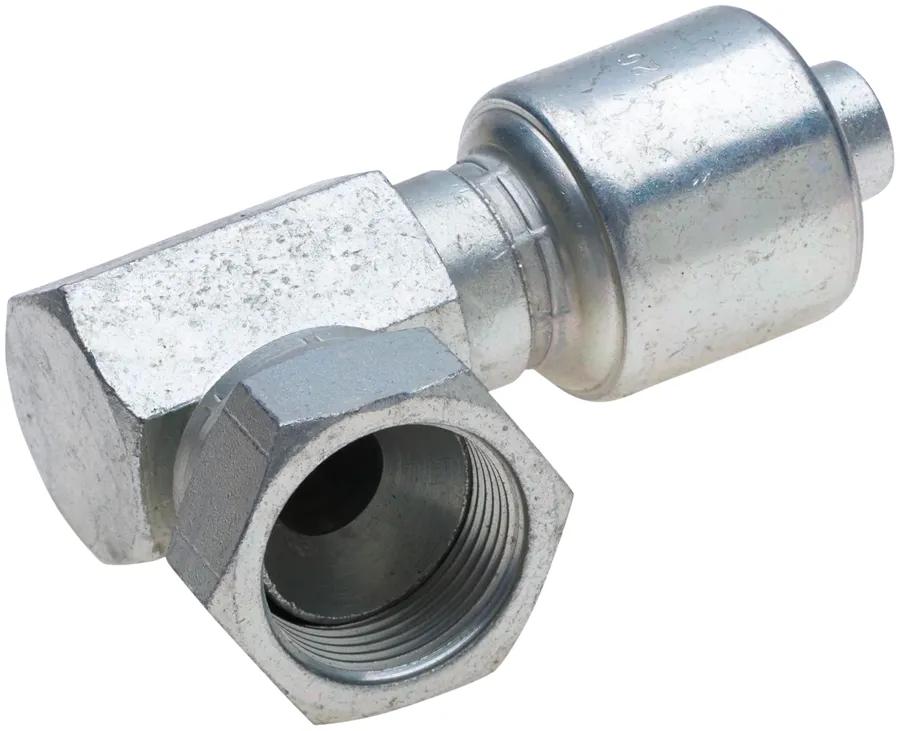

Raccord 12G-16Fjx90Bl
#GATG25187-1216
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 90 deg |
| Description d'accouplement | MegaCrimp Female JIC 37 Flare Swivel - 90 Block |
| Coupure (po) – C | 1-47/64 po (4,39 cm) |
| Chute (po.) | 2-3/32 po (5,31 cm) |
| Type de raccords | Femelle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 12G-16FJX90BLK |
| Diamètre intérieur | 3/4 po (1,91 cm) |
| Longueur | 4-17/32 po (11,51 cm) |
| Écrou hexagonal (po) – H2 | 3/64 po (0,13 cm) |
| Dimension de la clé d'écrou | 1-3/8 po (3,51 cm) |
| Type de joint d'étanchéité | Mated Angle |
| Siège | Standard |
| Angle d'assise (degré) | 37 deg |
| Pivot | Oui |
| Filetage | 1-5/16 po-12 |
| Type | Raccord pivotant évasé MegaCrimp femelle JIC 37 - bloc à 90 degrés |
Interchanges et pièces équivalentes:
| G25187-1216 |
| 710359015 |
