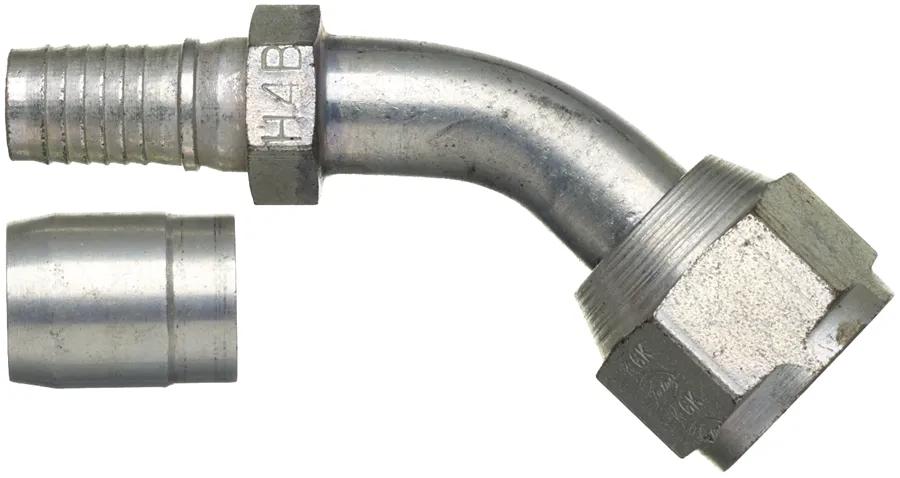

Raccord 16C14-16Fjx45
#GATG40175-1616
Sommaire du produit
Gates C14 Couplings Are For Use w/ Gates C14 PTFE Hose Only.
Caractéristiques et avantages
- Disponible dans les terminaisons courantes telles que NPTF, SAE et JIC.
- Offert en 14 configurations différentes, allant de la taille -4 à -16.
Spécifications
| Description d'accouplement | C14 Female JIC 37 Flare Swivel - 45 Bent Tube - Steel |
| Coupure (po) – C | 3-55/64 po (9,8 cm) |
| Chute (po.) | 1-1/8 po (2,87 cm) |
| Recommandations pour le tuyau | GatesC14 et C14CT |
| Description industrielle | 16C14-16FJX45 |
| Diamètre intérieur | 7/8 po (2,24 cm) |
| Longueur | 4-49/64 po (12,12 cm) |
| Écrou hexagonal (po) – H2 | 1/16 po (0,15 cm) |
| Dimension de la clé d'écrou | 1-1/2 po (3,81 cm) |
| Filetage | 1-5/16 po-12 |
| Type | Raccord pivotant femelle C14 JIC 37 Flare - Tube coudé à 45 degrés - Acier |
Interchanges et pièces équivalentes:
| G40175-1616 |
| 775320555 |
