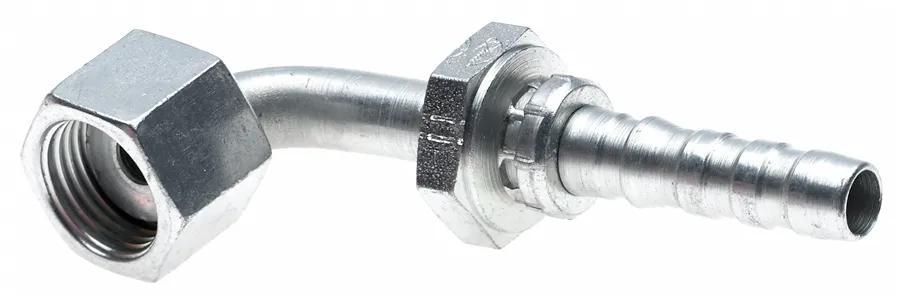

Raccord 16Gs-20Fforx90L
#GATG20241-1620
Sommaire du produit
Gates GlobalSpiral No-Skive Coupling Design Provides Superior Performance for Extremely High-Pressure, High-Impulse Spiral-Wire Hydraulic Hose Applications.
Caractéristiques et avantages
- Couverture maximale des applications : les accouplements Globalspiral sont disponibles dans plus de 80 configurations de filetage, donc trouver le bon ajustement pour votre assemblage n'a jamais été aussi simple.
- En éloignant la virole de l'extrémité du tuyau, il est plus facile de voir quand la tige est entièrement et solidement insérée dans le tuyau.
- La conception en deux pièces réduit potentiellement les stocks de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux en fil spiralé.
- La conception innovante en deux pièces sans ski permet des assemblages rapides et sur mesure.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- La configuration GlobalSpiral en deux parties réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Les couplages GlobalSpiral ont dépassé le million de cycles d'impulsion à +250 degrés. F (+121 degrés C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Remarque : accouplements MGS à utiliser uniquement avec le sertisseur MC4-20.
- Revêtement avec placage TuffCoat – Plus de cinq fois meilleure résistance à la corrosion que la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | GlobalSpiral Female Flat-Face O-Ring Swivel - 90 Bent Tube |
| Coupure (po) – C | 3-53/64 po (9,73 cm) |
| Chute (po.) | 5-5/64 po (12,9 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique à quatre et six fils en spirale All Gates MegaSys jusqu'à 8 000 psi |
| Description industrielle | 16GS-20FFORX90L |
| Diamètre intérieur | 1 po (2,54 cm) |
| Longueur | 6-3/64 po (15,37 cm) |
| Écrou hexagonal (po) – H2 | 1-31/32 po (5 cm) |
| Filetage | 1-11/16 po-12 |
| Type | Joint torique femelle à face plate GlobalSpiral pivotant - Tube coudé à 90 degrés |
Interchanges et pièces équivalentes:
| G20241-1620 |
| 734734565 |
