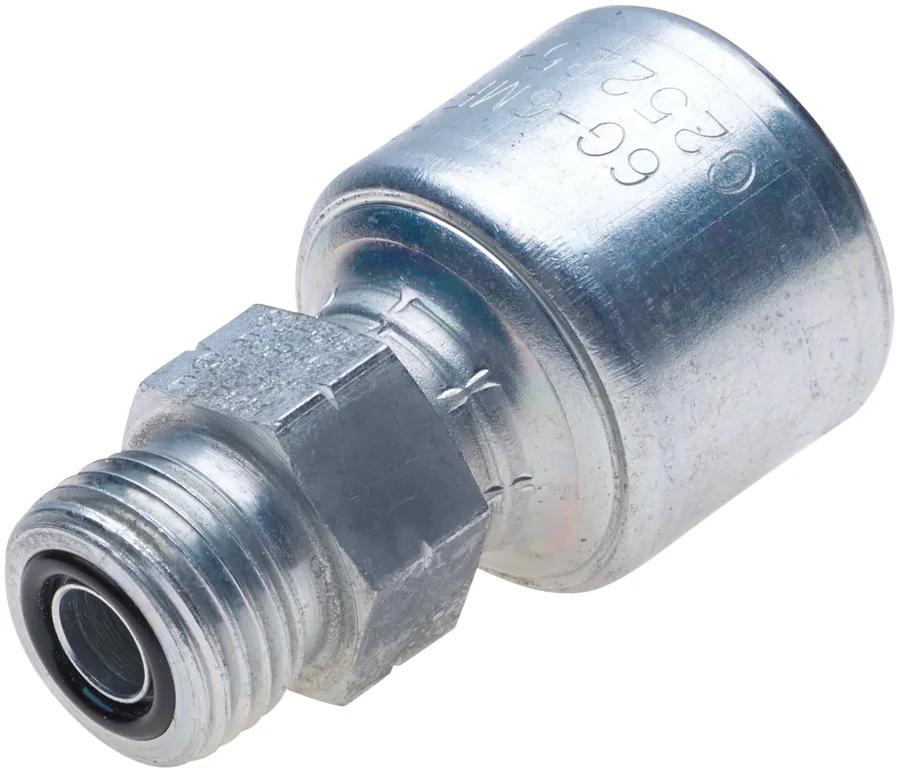

Raccord 20G-20Mffor
#GATG25225-2020
Sommaire du produit
Gates MegaCrimp Couplings are Designed for use w/ Gates Wire Braid Hydraulic Hose to Create a Robust, Leak-Free Assembly. The Pre-Assembled Coupling is Designed w/ a Patented C Insert Attached to the Ferrule.
Caractéristiques et avantages
- Cette conception garantit que les forces de sertissage sont uniformément réparties pour former un joint concentrique et sans fuite.
- Rainure de Joint Torique captive SAE J1453 pour une meilleure rétention du Joint Torique.
- Sertissage robuste pour mordre le fil. Profile bas. Insertion de la tige complète. Sertissage sur toute la longueur. Testé selon 600 000 cycles d'impulsion, leader de l'industrie.
- Simplifie la gestion des stocks. Placage TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une taille de raccord MegaCrimp peut accueillir divers tuyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant ainsi les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
Spécifications
| Angle | 0 deg |
| Description d'accouplement | MegaCrimp Male Flat-Face O-Ring |
| Coupure (po) – C | 1-31/32 po (5 cm) |
| Type de raccords | Mâle |
| Recommandations pour le tuyau | Peut s'adapter à différents diamètres extérieurs de tuyaux sur des tuyaux hydrauliques tressés à un ou deux fils. |
| Description industrielle | 20G-20MFFOR |
| Diamètre intérieur | 1-1/4 po (3,18 cm) |
| Longueur | 4-19/64 po (10,92 cm) |
| Joint torique | Joint Torique à face plate |
| Type de joint d'étanchéité | Joint Torique |
| Diamètre intérieur du manchon | 1-13/16 po (4,6 cm) |
| Tige hexagonale (po) | 1-13/16 po (4,6 cm) |
| Pivot | Non |
| Filetage | 1-11/16 po-12 |
| Type | Joint torique à face plate mâle MegaCrimp |
Interchanges et pièces équivalentes:
| G25225-2020 |
| 710416245 |
