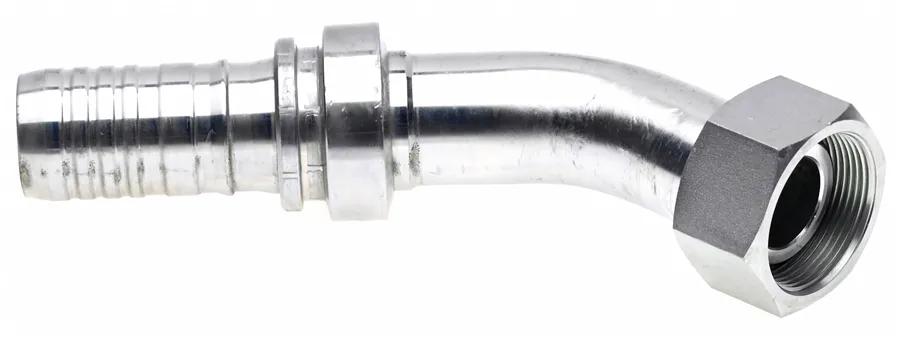

Raccord 24Gsp-24Fbsporx45
#GATG22831-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- Gouttes S, M et L selon le projet final de la norme internationale ISO 12151-6.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Female British Standard Parallel Pipe O-Ring Swivel - 45 Bent Tube |
| Coupure (po) – C | 5-17/32 po (14,05 cm) |
| Chute (po.) | 1-31/32 po (5 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-24FBSPORX45 |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 8-7/16 po (21,44 cm) |
| Écrou hexagonal (po) – H2 | 2-11/64 po (5,51 cm) |
| Filetage | 1-1/2 po-11 |
| Type | Raccord tournant femelle pour tube parallèle standard britannique GlobalSpiral Plus - Tube coudé à 45 degrés |
Interchanges et pièces équivalentes:
| G22831-2424 |
| 734795035 |
