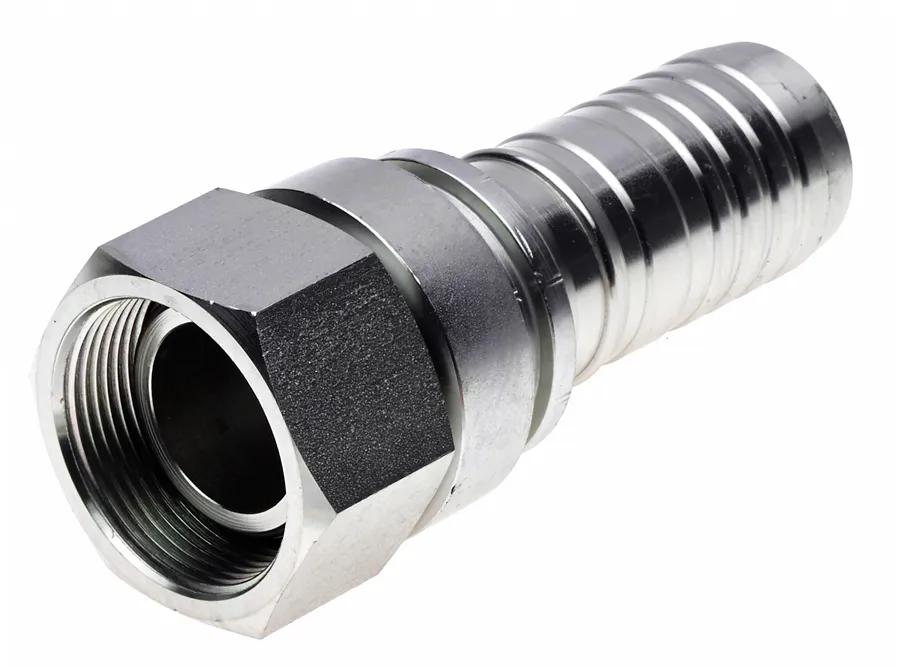

Raccord 24Gsp-24Fjisx
#GATG22930-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Female Japanese Industrial Standard 30 Flare Swivel |
| Coupure (po) – C | 2-23/32 po (6,91 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-24FJISX |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 5-39/64 po (14,25 cm) |
| Écrou hexagonal (po) – H2 | 2-1/8 po (5,41 cm) |
| Diamètre intérieur du manchon | 2-1/8 po (5,41 cm) |
| Tige hexagonale (po) | 2-1/8 po (5,41 cm) |
| Filetage | 1-1/2 po-11 |
| Type | Raccord pivotant femelle GlobalSpiral Plus standard industriel japonais à 30 degrés |
Interchanges et pièces équivalentes:
| G22930-2424 |
| 734779345 |
